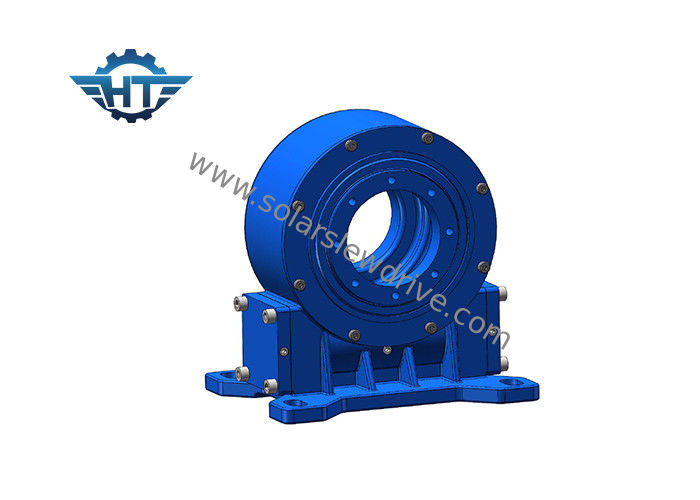

Przekładnia z napędem obrotowym CE i ISO VE7, przekładnia ślimakowa z obwiednią pionową do urządzeń śledzących

Przekładnia z napędem obrotowym CE i ISO VE7, przekładnia ślimakowa z obwiednią pionową do urządzeń śledzących

  • Przekładnia z napędem obrotowym CE i ISO VE7, przekładnia ślimakowa z obwiednią pionową do urządzeń śledzących
  • Przekładnia z napędem obrotowym CE i ISO VE7, przekładnia ślimakowa z obwiednią pionową do urządzeń śledzących
Przekładnia z napędem obrotowym CE i ISO VE7, przekładnia ślimakowa z obwiednią pionową do urządzeń śledzących
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: VE7 "
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo Model: VE7 "
Przełożenie: 57: 1 Znamionowy moment wyjściowy: 1750Nm
Holding Torque: 13200Nm Moment obrotowy: 7000Nm
Wydajność: 40% Standardowy kolor: RAL 9006
High Light:

silnik zabloko- wany

,

silnik zabity ślimakiem

Przekładnia z napędem obrotowym CE i ISO VE7, pionowy jednoosiowy napęd ślimakowy do urządzeń śledzących







Opis



Napęd wahadłowy ma funkcję samoblokowania wstecznego dzięki napędowi ślimakowemu z charakterystyką samoblokowania wstecznego.Ta funkcja znacznie poprawia stabilność działania hosta i współczynnik bezpieczeństwa.W porównaniu z tradycyjnymi produktami obrotowymi, przekładnia z napędem obrotowym jest łatwa w montażu, łatwa w utrzymaniu i oszczędza znaczną przestrzeń montażową.



Zalety



1. Wysoki moment zatrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słońca

2. Zakres obrotu o 360 stopni

3. Otaczający napęd robaka wewnątrz

4. Wielozębny kontakt zapewniający duże obciążenie

5. Funkcja samoblokowania



Przekładnia z napędem obrotowym CE i ISO VE7, przekładnia ślimakowa z obwiednią pionową do urządzeń śledzących 0



Dane techniczne napędu obrotowego VE



Model Stosunek Znamionowy moment wyjściowy (Nm) Moment przechylania (Nm) Moment trzymający (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący waga (kg)
3 " 31: 1 600 1500 1800 22 15 40% ≤0,1 tak 12
5 " 37: 1 800 5000 9200 16 27 40% ≤0,1 tak 18
7 " 57: 1 1750 7000 13200 34 58 40% ≤0,1 tak 32
8 " 51: 1 2250 11200 20400 50 80 40% ≤0,1 tak 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0,1 tak 52
12 cali 78: 1 4300 25000 40560 77 190 40% ≤0,1 tak 65
14 " 85: 1 5600 48000 44200 110 230 40% ≤0,1 tak 88
17 cali 102: 1 6750 67000 53040 142 390 40% ≤0,1 tak 135
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 tak 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 tak 251



Usługi niestandardowe


1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL;naszym standardowym kolorem jest RAL 9006.



Słowniczek kluczowych parametrów



Moment przechylający:Ten moment obrotowy to obciążenie grawitacyjne pomnożone przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli rzeczywisty moment obrotowy jest większy od znamionowego momentu obrotowego, napęd obrotowy zostanie przewrócony.

Obciążenie promieniowe: Obciążenie prostopadłe do osi łożyska obrotowego

Obciążenie osiowe: Obciążenie równoległe do osi łożyska obrotowego

Moment trzymający: Jest to moment wsteczny. Kiedy napęd obraca się w odwrotnym kierunku, a części nie są uszkodzone, Maksymalny osiągnięty moment obrotowy nazywany jest momentem trzymającym, jest również postrzegany jako zepsuty moment obrotowy.

Samoblokujący: Tylko przy obciążeniu napęd obrotowy nie jest w stanie obracać się do tyłu i dlatego jest nazywany samoblokowaniem.
