| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1 szt. |
| Cena £: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |

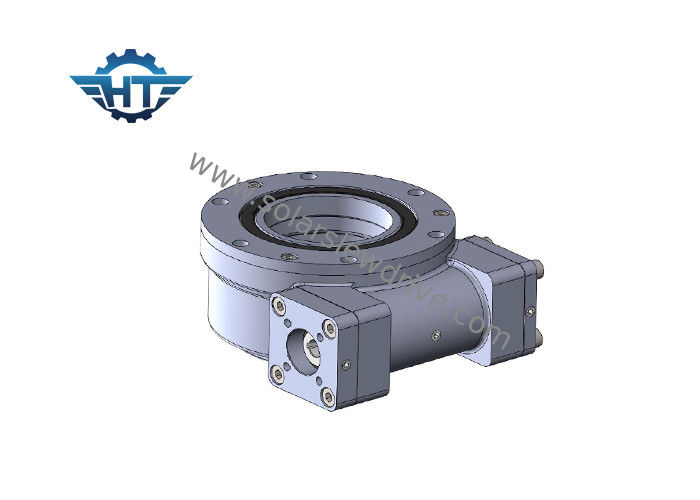

Przekładnia z napędem obrotowym SE1 z małym silnikiem zębatym do automatycznego systemu śledzenia słonecznego i CSP
Opis
W przypadku napędu obrotowego, zwykle nazywanego łożyskiem obrotowym lub wieńcem obrotowym, składa się ze ślimaka, przekładni, obudowy, zaślepki, płyty górnej, silnika i innych elementów.Ponieważ głównymi komponentami są ślimak i przekładnia, mogą one jednocześnie wytrzymać siły osiowe, siły promieniowe i momenty wywracające.W porównaniu z tradycyjnymi produktami obrotowymi nowy napęd obrotowy jest wygodny w instalacji, konserwacji i instalacji.napędy obrotowe są szeroko stosowane w fotowoltaicznych systemach śledzenia słonecznego, CPV, CSP i zastosowaniach budowlanych, w tym w dźwigach samochodowych, windach, obrotnicach, maszynach portowych, pojazdach, małych systemach wiatrowych i antenach satelitarnych.Dostępnych jest 11 różnych rozmiarów, od 1 "do 25", z ponad 60 modelami, aby spełnić wymagania zarówno regularnego, jak i precyzyjnego śledzenia w polach śledzenia PV, CPV i CSP (moc cieplna, wieża, fresnel, heliostat).
Parametry wydajnościowe serii SE
| Model | Stosunek | Znamionowy moment wyjściowy | Moment przechylania | Trzymając Torque | Obciążenie osiowe | Obciążenie promieniowe | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | Nm | kN | kN | stopień | tak | kg | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | tak | 9 |
| 5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 44 |
| 12 cali | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | tak | 62 |
| 17 cali | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | tak | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | tak | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 182 |
Instalacja
Napędy obrotowe SE1 można montować zarówno w pozycji pionowej, jak i poziomej.
Zaleca się montowanie napędów obrotowych poziomo do góry w zastosowaniach solarnych lub mechanicznych dla lepszej ochrony.W razie potrzeby można go również zamontować pionowo, ale potrzebne są dodatkowe wsporniki.
Aplikacje
lokalizatory słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki ręczne, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
