Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE5 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Model: | SE5 | Przełożenie: | 37: 1 |
|---|---|---|---|
| Podanie: | Solarne urządzenia śledzące | Miejsce pochodzenia: | Changzhou |
| Kierowca: | silnik z przekładnią planetarną | Certyfikat: | ISO9001, CE |
| Instalacja: | Poziomy | Konserwacja: | Wolny |
| kolor: | Zgodnie z prośbą | reakcja: | 0,1 stopnia |
| High Light: | silnik zabloko- wany,przekładnia wieńcowa |
||

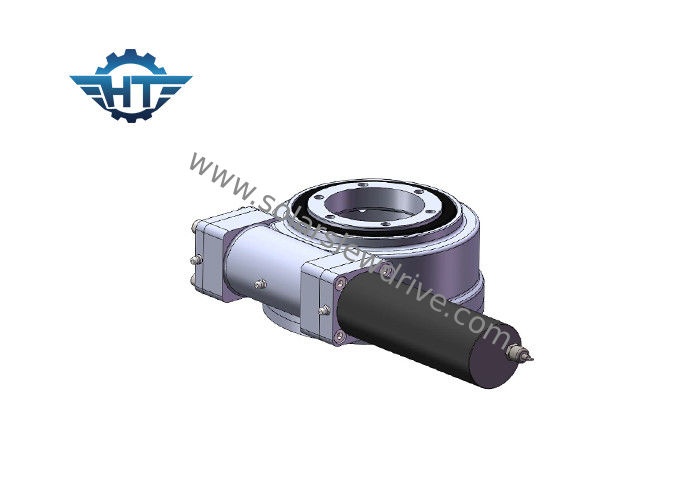

Przekładnia z napędem obrotowym SE5 montowana poziomo z silnikiem planetarnym 24 VDC do trackerów słonecznych
Opis
Napęd obrotowy ma wiele typów, takich jak typ zamknięty, typ z otwartą obudową, typ pionowy, typ dwuosiowy, typ o wysokiej precyzji, typ napędu ślimakowego itp. Napęd obrotowy oparty jest na łożysku obrotowym z silnym momentem przechylającym i statyczną funkcją samoblokującą.Duża powierzchnia styku zębów została zaprojektowana specjalnie do napędzania dużych obciążeń.
| Model: | SE5 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Moment wyjściowy | 600 Nm |
| Moment przechylający | 6 K Nm | Trzymając Torque | 9,2 K Nm |
| Statyczna ocena osiowa | 68 KN | Statyczna ocena promieniowa | 27 KN |
| Dynamiczna ocena osiowa | 34 KN | Dynamiczna ocena promieniowa | 14 KN |
| Przełożenie | 37: 1 | Wydajność | 40% |
Zalecany napęd obrotowy
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Główne zalety napędów obrotowych SE
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas montażu nie ma potrzeby regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwy i płynny sposób uruchamiania i zatrzymywania
8. Wysoki moment przechylający, odpowiedni do montażu poziomego
