Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE 9 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Przełożenie: | 61: 1 | typu: | W załączeniu |
---|---|---|---|
aplikacji: | maszyny budowlane i energia słoneczna | Kierowca: | silnik hydrauliczny i silnik elektryczny |
IP stopień: | IP66, IP65 | Kolor: | zgodnie z prośbą |
Effciency: | 40% | Zainstaluj metodę: | Poziome |
High Light: | hydraulic slew motor,slewing gear |

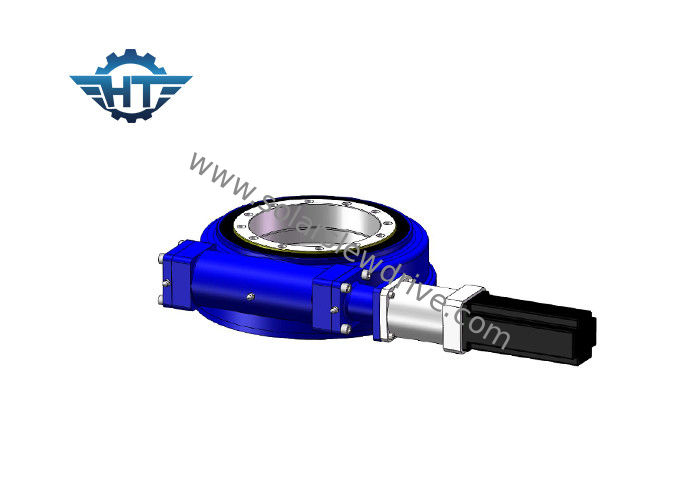

Opis produktu
Robak z klepsydrą
Nasze napędy obrotowe wykorzystują technologię robaka z klepsydrą, w której ślimak jest tak ukształtowany, aby sprzęgać więcej zębów w przekładni. Zwiększone zaangażowanie zębów powoduje większą wytrzymałość, wydajność i trwałość.
Funkcjonować
Funkcjonowanie podmuchów napędowych odbywa się za pomocą standardowej technologii ślimakowej, w której ślimak na poziomym wale działa jako napęd przekładni, ogólnie wał napędzany jest przez elektryczny motoreduktor.
Przełożenie
Obrót poziomego ślimaka powoduje zmianę biegu wokół osi prostopadłej do osi śruby. Ta kombinacja zmniejsza prędkość napędzanego elementu, a także zwielokrotnia jego moment obrotowy; zwiększając ją proporcjonalnie wraz ze spadkiem prędkości. Stosunek prędkości wałów zależy od stosunku liczby gwintów na ślimaku do liczby zębów w kole ślimaka lub przekładni.
Parametry wydajności serii SE
Model | Stosunek | Znamionowy moment wyjściowy | Momenty przechylające | Trzymając Torque | Obciążenie osiowe | Obciążenie promieniowe | Wydajność | Precyzja | Samoblokujący | Waga |
Nm | Nm | Nm | kN | kN | stopień | tak | kg | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | tak | 9 |
5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | tak | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | tak | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | tak | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 182 |
Aplikacje
trackery słoneczne, turbiny wiatrowe, naczynia satelitarne i radarowe, żurawie samochodowe, podnośniki manewrowe, sprzęt komunalny, osprzęt do urządzeń hydraulicznych, sprzęt do narzędzi olejowych, koparki do opon, koparki do żurawi i dźwigi samochodowe.
