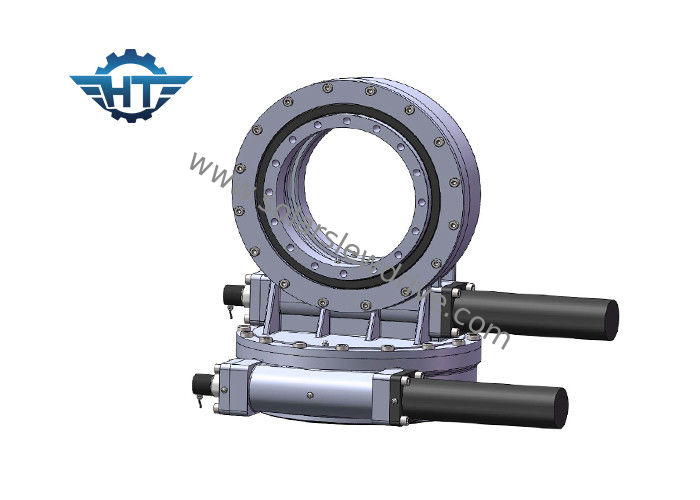

Sde7 Podwójny przekładnia ślimakowa Solar Slew Drive z 24 V DC planetarnym silnikiem przekładniowym do trackerów

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	HangTuo
Orzecznictwo:	CE, ISO9001
Numer modelu:	SDE7

Zapłata:

Minimalne zamówienie:	1 szt.
Cena:	USD 280~504 / pc
Szczegóły pakowania:	pudło ze sklejki
Czas dostawy:	15 ~ 45 dni
Zasady płatności:	L/c, T/T, Western Union
Możliwość Supply:	2000 sztuk na miesiąc

Kontakt

Szczegółowy opis produktu

Modelu:	7-calowy	Przełożenie:	57: 1
Wydajność:	40%	typu:	Podwójna oś
aplikacji:	Solar Tracker	Usługi OEM:	Dostępne
Miejsce pochodzenia:	Changzhou, Chiny	Kierowca:	24 V DC
High Light:	śledzenie napędu słonecznego , obrotnica

Sde7 Podwójny przekładnia ślimakowa Solar Slew Drive z 24 V DC planetarnym silnikiem przekładniowym do trackerów

Opis

Napęd obrotowy jest przekładnią, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy podczas obracania. Obrót może odbywać się w jednej osi lub w wielu osiach razem. Napędy obrotowe są wytwarzane przez wytworzenie przekładni, łożysk, uszczelnień, obudowy, silnika i innych elementów pomocniczych i zmontowanie ich w jednolitą skrzynię biegów.

Napęd wahadłowy jest szeroko stosowany w przyczepach modułowych, dźwigach, sprzęcie do chwytania drewna, podnośniku koszowym, systemach solartracking, systemach energii wiatrowej itp.

napęd obrotowy nadaje się do obszarów o dużej szerokości geograficznej, a efektywność wytwarzania energii wzrośnie o ponad 35%, co znacznie poprawi wydajność systemu wytwarzania energii słonecznej.

W przypadku poziomego jednoosiowego systemu śledzenia słonecznego główny wał panelu słonecznego dostosuje kąt, aby dokładnie śledzić kąt deklinacji. Ten rodzaj napędu obrotowego jest stosowany tylko w obszarach o małych szerokościach geograficznych.

Przyjmując łożysko obrotowe jako jego rdzeń, napęd obrotowy może przenosić jednocześnie siłę osiową, promieniową i moment przechylający. Napęd obrotowy jest szeroko stosowany w systemach śledzenia słońca.

System śledzenia energii słonecznej jest podzielony na poziomy system śledzenia energii słonecznej jednoosiowy, nachylony moduł śledzenia jednoosiowego i system śledzenia energii słonecznej dwuosiowy.
Napędy obrotowe stosowane w systemach śledzenia słońca są głównie jednoosiowe (seria SE), dwuosiowe (seria SDE) i pionowe (seria VE). Najpopularniejsze modele to SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.

Jak wybrać odpowiedni rozmiar napędów obrotowych?

Wybór właściwego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.

Podaj nam następujące informacje, aby wybrać odpowiedni napęd obrotu:

1. wniosek

2. Wymagany tocznik wyjściowy. Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład ciężar paneli i wsporników montażowych na naszym napędzie obrotowym.

3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są używane do obliczenia, czy zalecany przez nas napęd może wytrzymać obciążenie maksymalne w przypadku dużego wiatru.

4. wymagana prędkość wyjściowa, która pomoże nam zalecić odpowiednie silniki dla Ciebie.

5. inne informacje, takie jak luz, zapotrzebowanie na klasę IP itp

Dane techniczne napędów S DE Slew.

Model	Stosunek	Znamionowy wyjściowy moment obrotowy (Nm)	Moment przechyłu (Nm)	Holding Torque (Nm)	Obciążenie osiowe (kN)	Obciążenie promieniowe (kN)	Wydajność	Precyzja (°)	Samoblokujący	waga (kg)
3 "	31: 1	600	1500	1800	22	15	40%	≤0,1	tak	12
5 "	37: 1	800	5000	9200	16	27	40%	≤0,1	tak	18
7 "	57: 1	1750	7000	13200	34	58	40%	≤0,1	tak	32
8 "	51: 1	2250	11200	20400	50	80	40%	≤0,1	tak	28
9 "	61: 1	2250	16000	30800	60	130	40%	≤0,1	tak	52
12 "	78: 1	4300	25000	40560	77	190	40%	≤0,1	tak	65
14 "	85: 1	5600	48000	44200	110	230	40%	≤0,1	tak	88
17 "	102: 1	6750	67000	53040	142	390	40%	≤0,1	tak	135
21 "	125: 1	16000	89000	65000	337	640	40%	≤0,1	tak	192
25 "	150: 1	21450	112000	89000	476	950	40%	≤0,1	tak	251
