Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE21 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Model: | 21 cali | Przełożenie: | 150: 1 |
---|---|---|---|
Wydajność: | 40% | Rodzaj: | zamontowane w dwóch kierunkach |
Podanie: | dwuosiowe urządzenia śledzące energię słoneczną | Usługa OEM: | Dostępny |
Miejsce pochodzenia: | CHANGZHOU, CHINY | Kierowca: | Silniki krokowe lub silniki elektryczne bezszczotkowe |
High Light: | hydrauliczny silnik zaburtowy,obrotnica |

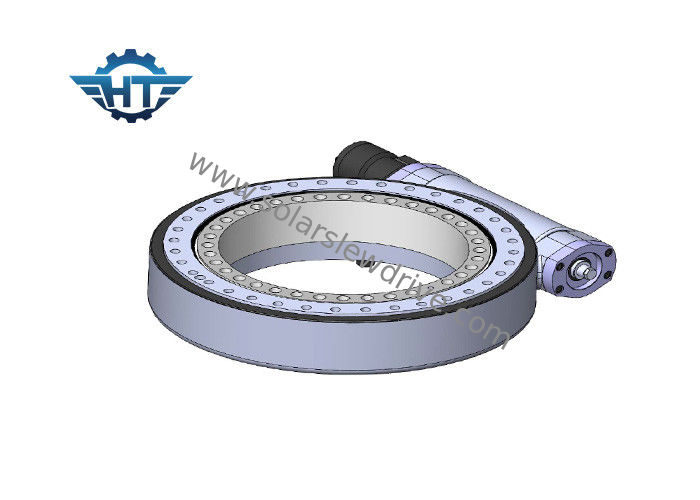

Napęd słoneczny napędzany silnikiem prądu stałego, wysoki moment obrotowy SE21 do systemu śledzenia energii słonecznej
Opis
Wydajność
Slew drives use patented hourglass worm technology to give maximum control and movement support. Dyski Slew wykorzystują opatentowaną technologię ślimakową klepsydry, aby zapewnić maksymalną kontrolę i wsparcie ruchu. Our worm gears engage 5 to 11 teeth on the pitch line of the ring gear from the hourglass screw, which is higher tooth engagement than standard worms, giving the gearbox greater stability and strength. Nasze przekładnie ślimakowe sprzęgają od 5 do 11 zębów na linii podziałowej koła koronowego od śruby klepsydry, co zapewnia większe zazębienie zębów niż standardowe ślimaki, co zapewnia większą stabilność i wytrzymałość przekładni. Learn more about hourglass technology. Dowiedz się więcej o technologii klepsydry.
Niezawodność
SDE dual-axis slewing drives are assured for a 30-year field life of precise 3D positioning. Dwuosiowe napędy obrotowe SDE zapewniają 30-letni okres użytkowania precyzyjnego pozycjonowania 3D. SDE drives create an efficient and reliable solution in a single drive. Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku. We qualify all of our components and raw materials using standards set by ISO 9001, CE certifications to maximize field life. Kwalifikujemy wszystkie nasze komponenty i surowce, stosując normy ustanowione przez ISO 9001, certyfikaty CE, aby zmaksymalizować żywotność w terenie.
Parametry serii SE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
ZAzastosowania
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. Najczęstszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowane ogniwa fotowoltaiczne (CPV) oraz anteny satelitarne lub radarowe. Other applications include automotive lifts, robotic arm positioners, and stage equipment. Inne zastosowania obejmują podnośniki samochodowe, roboty pozycjonujące ramiona i wyposażenie sceniczne.Połączone i zamknięte azymut i elewacja mogą poprawić precyzję śledzenia i wydajność wytwarzania energii.
