| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 szt. |
| Cena £: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |

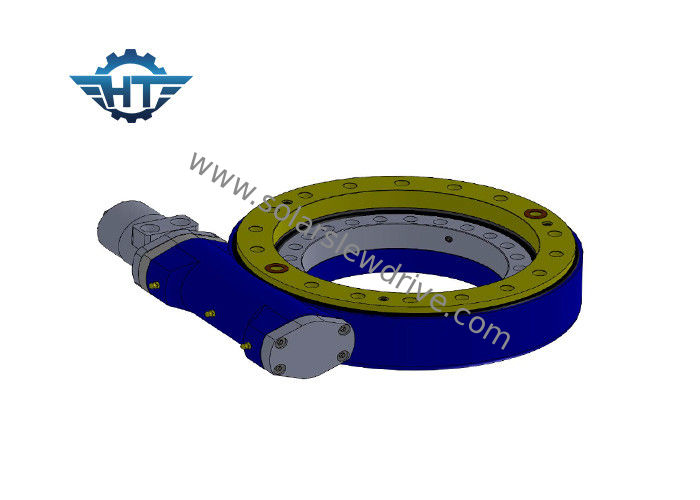

Przekładnia ślimakowa reduktora prędkości SE7 do słonecznych stacji fotowoltaicznych i instalacji CSP
Opis
Nasze przekładnie obrotowe sprawdziły się w ekstremalnych warunkach pracy.Dostarczyliśmy napędy obrotowe, oszczędzając koszty dzięki częściom standardowym, skróconym czasom realizacji, przetestowanym i sprawdzonym projektom w całej gamie oraz łatwo dostępnym częściom zamiennym do jednostek w eksploatacji, zwłaszcza w produkcji masowej.
Parametry serii SE
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Luz - istniejące luki luzu między zębami kół zębatych a ślimakiem są bardzo powszechnym i często istotnym i kluczowym czynnikiem w projektowaniu przekładni i układów napędowych.Szczeliny między nimi zapewniają miejsce na smarowanie i mogą pomóc zrównoważyć naprężenia wywołane ciepłem roboczym wewnątrz.
Koło zębate i ślimak stykają się w stanie prawie idealnego zazębienia.To z kolei pozwoli na bardzo efektywne przenoszenie siły napędowej, równomierne rozłożenie obciążenia oraz bardzo imponujący poziom dokładności pozycjonowania w napędzie
Aplikacje wymagające dużej precyzji
Wysoka precyzja przy stałej dużej prędkości, np. Stoły obrotowe, system robotyczny
Wysoka precyzja przy stałej niskiej prędkości, np. Skoncentrowane elektrownie słoneczne
