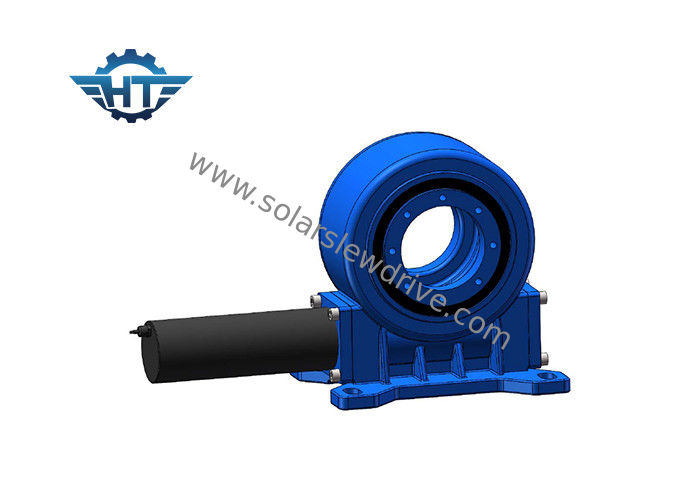

Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE7 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Modelu: | VE7 | Przełożenie: | 57: 1 |
|---|---|---|---|
| aplikacji: | trackery słoneczne | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Przekładnia planetarna 12/24 VDC | Certyfikat: | ISO9001, CE |
| Instalacja: | Pionowe | Konserwacja: | Darmowe |
| Kolor: | zgodnie z prośbą | Reakcja: | mniej niż 0,1 stopnia |
| High Light: | worm drive gearbox,silnik z przekładnią ślimakową |
||
Opis produktu
Funkcjonować
Funkcjonowanie podmuchów napędowych odbywa się za pomocą standardowej technologii ślimakowej, w której ślimak na poziomym wale działa jako napęd przekładni, ogólnie wał napędzany jest przez elektryczny motoreduktor.
Przełożenie
Obrót poziomego ślimaka powoduje zmianę biegu wokół osi prostopadłej do osi śruby. Ta kombinacja zmniejsza prędkość napędzanego elementu, a także zwielokrotnia jego moment obrotowy; zwiększając ją proporcjonalnie wraz ze spadkiem prędkości. Stosunek prędkości wałów zależy od stosunku liczby gwintów na ślimaku do liczby zębów w kole ślimaka lub przekładni.
Robak z klepsydrą
Nasze napędy obrotowe wykorzystują technologię robaka z klepsydrą, w której ślimak jest tak ukształtowany, aby sprzęgać więcej zębów w przekładni. Zwiększone zaangażowanie zębów powoduje większą wytrzymałość, wydajność i trwałość.
Parametry
| Model: | VE7 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Moment wyjściowy | 1750 Nm |
| Moment przechylania Moment | 5 K Nm | Trzymając Torque | 9,2 K Nm |
| Statyczna ocena osiowa | 34 KN | Statyczna ocena promieniowa | 58 KN |
| Dynamiczna ocena osiowa | 17 KN | Dynamiczna ocena promieniowa | 38 KN |
| Przełożenie | 57: 1 | Wydajność | 40% |
Aplikacje
trackery słoneczne, turbiny wiatrowe, naczynia satelitarne i radarowe, żurawie samochodowe, podnośniki manewrowe, sprzęt komunalny, osprzęt do urządzeń hydraulicznych, sprzęt do narzędzi olejowych, koparki do opon, koparki do żurawi i dźwigi samochodowe.
Produkty powiązane
| Model | Stosunek | Znamionowy moment wyjściowy | Momenty przechylające | Obciążenie osiowe | Obciążenie promieniowe | Trzymając Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
