| Brand Name: | HangTuo |
| Model Number: | SDE21 " |
| MOQ: | 1 szt. |
| Cena £: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |

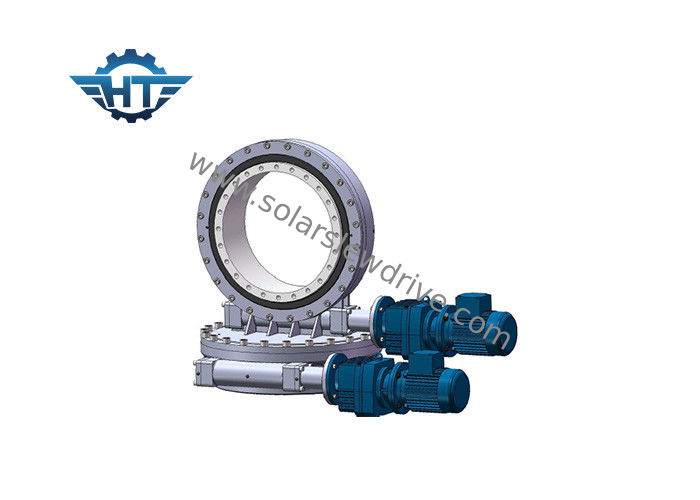

Samoblokujący napęd ślimakowy z przekładnią ślimakową serii SDE stosowany w instalacjach stężonych wież i CPV
Precyzyjny dwuosiowy napęd o wysokiej wytrzymałości do śledzenia słonecznego
Generalnie napęd obrotowy z przekładnią obrotową stosowany w maszynach portowych, specjalistycznych pojazdach budowlanych, przyczepach, wszelkiego rodzaju dźwigach, podnośnikach koszowych.W dzisiejszych czasach, jako globalne zapotrzebowanie na czystą energię, napęd obrotowy jest szeroko stosowany w systemach śledzenia słońca, małych turbinach wiatrowych
Hangtuo jest w pełni wyposażone we wszystkie zaawansowane maszyny do produkcji, montażu, kontroli, procesów testowych oraz automatycznych linii do czyszczenia, malowania i powlekania.
Napęd obrotowy to połączenie wieńca obrotowego ze ślimakiem klepsydrowym, co zapewnia lepszy kontakt zębów, większy moment napędowy i płynniejszą rotację.
cechy
1. Obciążenia promieniowe i osiowe oraz momenty przechylające jednocześnie
2. Oszczędność miejsca w obiektach
3. Maksymalna nośność w kompaktowej konstrukcji
4. Długa żywotność
5. Wyższy wyjściowy moment obrotowy i utrzymujące obciążenie
6. Najwyższa precyzja śledzenia
7. Silna odporność na korozję i skuteczne uszczelnianie
Lista kluczowych części
1, podstawa obudowy
2, Obrotowy Pierścień
3, Tor wyścigowy
4, pieczęć
5, górna płyta
6, napęd (silnik hydrauliczny / silnik elektroniczny)
7, adapter silnika
8, o-ring
9, otwór wejściowy
10, wał naprzeciw silnika
11, zaślepka
12, okładka
13, koder
Zalety
1. Możemy dostarczyć różne rozmiary napędu obrotowego.
2. Zakres średnic: 3 cale ----- 25 cali, Zakres wagi: 25 kg -------- 705 kg
3. Projekt i wykonanie wg potrzeb klienta, napęd obrotowy OEM.
4. Wysoka jakość, konkurencyjna cena, szybka dostawa i najlepsze usługi.
Normy
ISO9001: 2008, CE
Parametry napędu dwuosiowego
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 cali | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 cali | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
