Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE3 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo, QT | Model: | SDE 3 |
|---|---|---|---|
| Przełożenie: | 31: 1 | Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Hangtuo | kolor: | Zgodnie z prośbą |
| Montaż silnika: | silnik elektryczny i hydrauliczny | Gwarancja: | 3 lata |
| Podkreślić: | napęd pierścienia obrotowego,mały skręcony napęd |
||
Specjalnie zaprojektowany dwuosiowy silnik AC / DC z napędem obrotowym do płaskiego pojedynczego systemu śledzenia
Opis

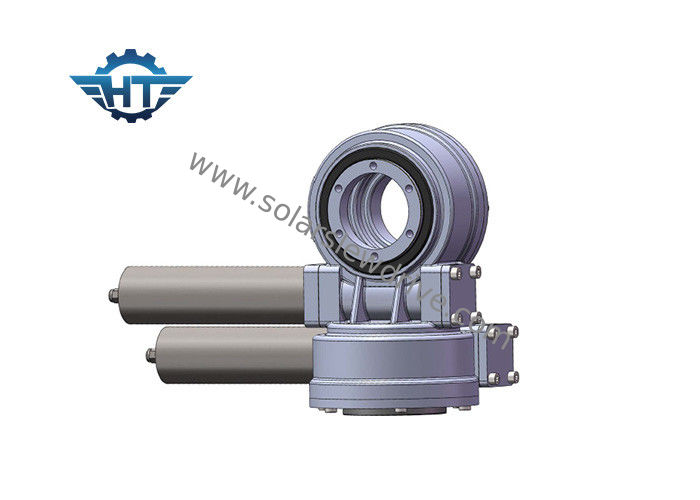

Dwuosiowy napęd SDE3 dla PV, system śledzenia słońca CPV.
Hangtuo Slewing Drive to profesjonalny producent zajmujący się badaniami i rozwojem napędów obrotowych, które są szeroko stosowane w nowej energii (jedno i dwuosiowy system śledzenia słonecznego PV / CPV / CSP, energia wiatrowa), maszyn inżynieryjnych (maszyny do budowy chodników, obiekty portowe i obszar górniczy ), odbiornik satelitarny i inne dziedziny.
Podczas opracowywania nowych produkcji stale aktualizowanych, nasze napędy obrotowe są zaprojektowane z wieńcem obrotowym i wałem ślimakowym klepsydry, od tradycyjnego kontaktu punktowego do kontaktu powierzchniowego, który ma tę zaletę, że silny wyjściowy moment obrotowy, płynny obrót i odporność na zużycie dla łożysk o wyższych promieniach i obciążenie osiowe i moment przechylający.
W naszej firmie istnieją rodzaje modeli produkcji od 3 '' do 25 '' (średnica bieżni). Napęd obrotowy może być dostosowany do specjalnych wymagań dla nowych zastosowań maszyn energetycznych i inżynieryjnych.Naszą produkcję wybierają klienci za granicą i domu o niezawodnej jakości i reputacji.
ZAObszar zastosowania
Nasz napęd obrotowy serii SDE stosowany głównie w systemach śledzenia słońca PV, STP, CSP.
Nasze inne typy napędów obrotowych są szeroko stosowane w zastosowaniach budowlanych, takich jak dźwigi samochodowe, podnośniki manewrowe, obrotnice, maszyny portowe, pojazdy modułowe, małe systemy wiatrowe i komunikacja satelitarna, transportery do ciężkich ładunków, sprzęt do kontroli mostów, teleskopowa platforma robocza, rotator kosza wymagania, żuraw jachtowy, betoniarka, koparka itp. Możemy również dostarczyć wiele wymiarów napędu obrotowego i obrotowego, silnik hydrauliczny i silnik prądu stałego pasujący do napędów obrotowych.Produkty zostały wywiezione na cały świat.
cechy
1. Silny moment wywracający oparty na wieńcu obrotowym
2. Zastosuj otaczający napęd robaka
3. Podaj większe obciążenie przy stosowaniu wielozębnych styków
4. Lepsza statyczna funkcja samoblokowania
Instrukcje Instalacji
Instalacja pozioma i instalacja pionowa, patrz zdjęcie poniżej.
Do holowania pojedynczych napędów obrotowych można uzyskać dwuosiowe układy napędów obrotowych.
Jeden dwuosiowy napęd obrotowy może osiągnąć dwuosiowe układy napędu obrotowego.
Jeden napęd obrotowy z jednym siłownikiem liniowym może również uzyskać dwuosiowe napędy obrotowe.
SDEParametry wydajności
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 cali | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 cali | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
Nasze pakowanie i transport
Wszystkie dyski obrotowe zostaną zapakowane w drewnianą obudowę odporną na fumigrację.
Obsługa transportu morskiego, lotniczego, drogowego, ekspresowego, takiego jak TNT, DHL, UPS, EMS, Fedex itp. W przypadku transportu próbek i małych ładunków.
