Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE 21 " |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 50Mn, 42CrMo, QT | Przełożenie: | 125: 1 |
---|---|---|---|
Znamionowy moment wyjściowy: | 16 kNm | Holding Torque: | 89 kNm |
Moment obrotowy: | 65 kNm | Standardowy kolor: | RAL 9006 |
reakcja: | mniej niż 0,1 stopnia | Typ obrotowy: | Podwójna oś |
High Light: | napęd pierścienia obrotowego,mały skręcony napęd |

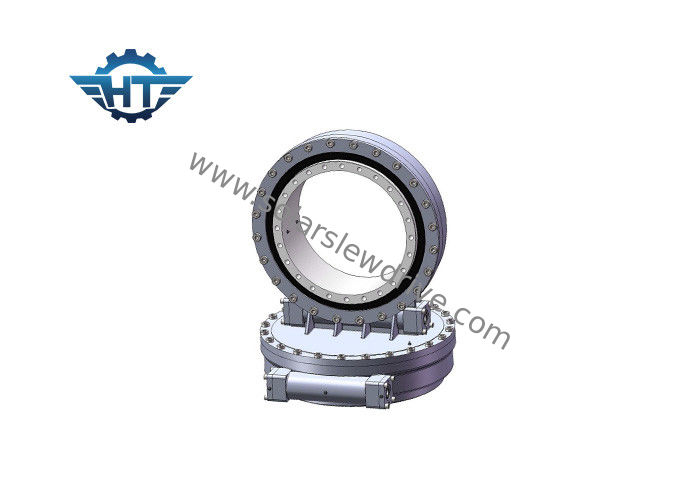

SDE 21 Przełożenie przekładni ślimakowej 125/1 Przekładnia ślimakowa Obudowa zamknięta Klepsydra do obudowy CPV
Zaleta produktu
SDE3, SDE7, SDE21 Certyfikat ślimakowego napędu ślimakowego z certyfikatem ISO9001 / CE do urządzenia śledzącego słońce
1) Wyższy wyjściowy moment obrotowy i obciążenie trzymające
2) Najwyższa precyzja śledzenia
3) Silna odporność na korozję i skuteczne uszczelnienie
Podanie
Dwuosiowe łożysko obrotu napędu obrotowego SDE3, SDE7, SDE21 na energię słoneczną
Opis
Napędy obrotowe służą do równoczesnego przenoszenia sił osiowych i promieniowych oraz przenoszenia momentów przechylających.Napędy obrotowe składają się z kulkowego lub rolkowego pierścienia obrotowego, napędów hydraulicznych lub elektrycznych oraz całkowicie zamkniętej obudowy.Napędy obrotowe serii SE są zaprojektowane z przekładnią ślimakową.
Arkusz danych napędu obrotowego z podwójną osią
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 7 |
Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL;nasz standardowy kolor to RAL 9006.
Pola aplikacji
Pole energii wiatru | Maszyny metalurgiczne |
Lekki przemysł | Ciężki sprzęt |
Port / Marine Machiner | Produkty wojskowe. |
Górnictwo maszyn budowlanych | Wyposażenie huty |
Oczyszczalnia ścieków | Maszyny rolnicze |
napęd obrotowy dla dwuosiowego systemu śledzenia słońca
