Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 " |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Rodzaj: | ślimak i ślimacznica |
|---|---|---|---|
| Dożywotni: | 30 lat | Podanie: | dwuosiowy moduł śledzący energię słoneczną |
| Przełożenie: | 57 | Obudowana obudowa: | tak |
| reakcja: | mniej niż 0,1 stopnia | Wydajność: | 40% |
| High Light: | napęd pierścienia obrotowego,mały skręcony napęd |
||
50Mn / 42CrMo Materiał Podwójny napęd na oś obrotu Moment trzymający 13 KNm dla Solar Tracker
Opis

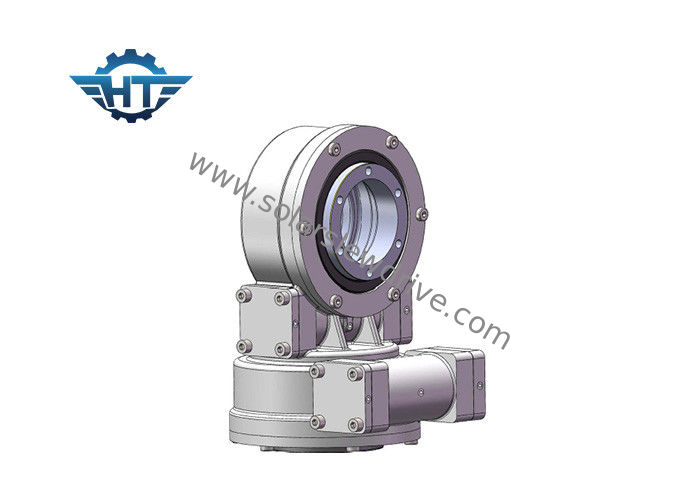

SDE7 Slewing Drive dla dwuosiowego systemu śledzenia słonecznego
Nazwa marki: HT
Numer modelu: SDE3A
Stan: nowy
Zapewniona obsługa posprzedażna: Inżynierowie dostępni do serwisowania maszyn za granicą
Moment wyjściowy: 2000 Nm
Moment obrotowy momentu obrotowego: 13500 N, m
Moment trzymający: 13200 Nm
Ocena osiowa: 34 KN
Ocena promieniowa: 58 KN
Przełożenie: 57: 1
Precyzja śledzenia: ≤ 0,1 °
Silnik: 12 V, 24 V, silnik prądu stałego, 380 V, silnik 220 V prądu przemiennego
Waga netto: 56 kg
Czas dostawy: w ciągu 15 dni roboczych po potwierdzeniu zamówienia i otrzymaniu płatności.
Zalety
Łączone i zamknięte projektowanie azymutu i elewacji może poprawić precyzję śledzenia i wydajność wytwarzania energii.
FRB wykorzystując łączone projektowanie osiągnęło lepszą sztywność, odporność na uderzenia silniejszą, zdolną do wytrzymania trudnych warunków na pustyni i innych.
Występ
Dyski Slew wykorzystują opatentowaną technologię ślimakową klepsydry, aby zapewnić maksymalną kontrolę i wsparcie ruchu.Nasze przekładnie ślimakowe sprzęgają od 5 do 11 zębów na linii podziałowej koła koronowego od śruby klepsydry, co zapewnia większe zazębienie zębów niż standardowe ślimaki, co zapewnia większą stabilność i wytrzymałość przekładni.Dowiedz się więcej o technologii klepsydry.
Aplikacje
Najczęstszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowane ogniwa fotowoltaiczne (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, roboty pozycjonujące ramiona i wyposażenie sceniczne.
SDE Dane techniczne pozycjonera dwuosiowego
1) Napęd obrotowy serii SDE jest szeroko stosowany w częściach obrotowych modułu śledzącego energię słoneczną.
2) Dwuosiowy moduł śledzący fotowoltaiczne ogniwo słoneczne i słoneczne
Niezawodność
Dwuosiowe napędy obrotowe SDE zapewniają 30-letni okres użytkowania precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce, stosując normy ustanowione przez ISO 9001, certyfikaty CE, aby zmaksymalizować żywotność w terenie.
Dane techniczne serii SDE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
