Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych

Dom ProduktyNapęd Dual Axis

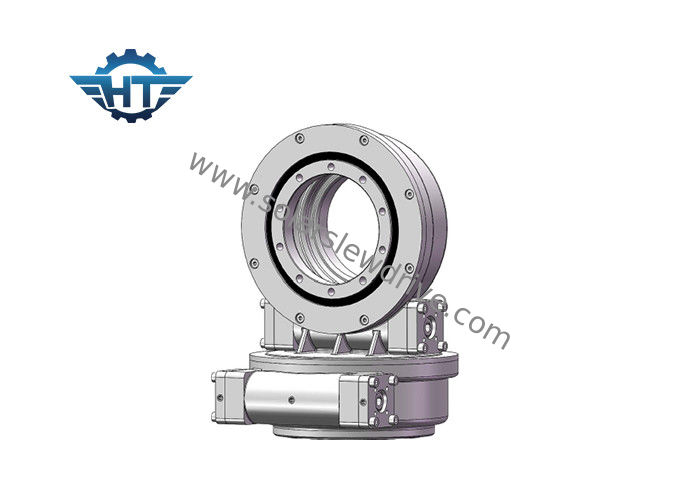

Dostosowana skrzynia biegów SDE Slew Drive do anteny satelitarnej i zagęszczonego systemu fotowoltaicznego

Dostosowana skrzynia biegów SDE Slew Drive do anteny satelitarnej i zagęszczonego systemu fotowoltaicznego

  • Dostosowana skrzynia biegów SDE Slew Drive do anteny satelitarnej i zagęszczonego systemu fotowoltaicznego
  • Dostosowana skrzynia biegów SDE Slew Drive do anteny satelitarnej i zagęszczonego systemu fotowoltaicznego
Dostosowana skrzynia biegów SDE Slew Drive do anteny satelitarnej i zagęszczonego systemu fotowoltaicznego
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE7 "
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo, QT Model: SDE 7
Przełożenie: 57: 1 Moment wyjściowy: 0,8 kNm
Holding Torque: 6 kNm Moment obrotowy: 9,2 kNm
Wydajność: 40% kolor: na podstawie RAL
High Light:

napęd pierścieniowy

,

silnik napędowy ślimakowy

Dostosowana przekładnia napędowa SDE Slew do anteny satelitarnej i skoncentrowanego systemu fotowoltaicznego



Opis



Napęd obrotowy Hangtuo is composed of the housing, slewing bearing, sealing, enveloping worm with some completed spare parts. składa się z obudowy, łożyska obrotowego, uszczelnienia, osłony ślimaka z niektórymi ukończonymi częściami zamiennymi. We can also produce the Electronic motor and Hydraulic motor used for slewing drives, which can moves for Możemy również wyprodukować silnik elektroniczny i silnik hydrauliczny do napędów obrotowych, które mogą się poruszać obrót w prawo i obrót w lewo.



Korzyść



1. Silny moment wywracający oparty na pierścieniu obrotowym

2. Przyjąć kopertowy napęd ślimakowy

3. Napęd większy ładunek przy użyciu kontaktu wielu zębów

4. Lepsza funkcja samozamykania statycznego



Tabela wydajności napędów SDE Slew



Model Stosunek Znamionowy wyjściowy moment obrotowy (Nm) Moment przechyłu (Nm) Holding Torque (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący Waga (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0,1 tak 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0,1 tak 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0,1 tak 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0,1 tak 92
12 " 78: 1 5800 25000 40560 77 190 40% ≤0,1 tak 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0,1 tak 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0,1 tak 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 tak 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 tak 705



Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.



Klasyfikacje i rysunki



There is usually single axis type; Zazwyczaj jest to typ jednoosiowy; dual axis type, vertical type and dual worm type from 3 to 25 inch, for detail pls contact us for the sales drawing. typ podwójnej osi, pionowy i podwójny ślimak od 3 do 25 cali, w celu uzyskania szczegółowych informacji prosimy o kontakt w sprawie rysunku sprzedaży.



Na przykład rysunek sprzedaży SDE5 cali:



Wymiary montażowe:

Dostosowana skrzynia biegów SDE Slew Drive do anteny satelitarnej i zagęszczonego systemu fotowoltaicznego 0



Parametry wydajności:

Dostosowana skrzynia biegów SDE Slew Drive do anteny satelitarnej i zagęszczonego systemu fotowoltaicznego 1
