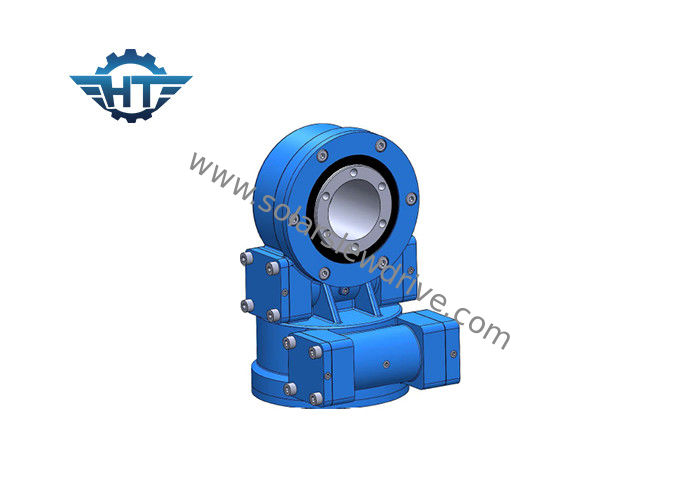

SDE3 Dual z silnikiem Podwójna oś obrotowa Jednostka napędowa do 6 szt. Paneli słonecznych Solar Tracking System

SDE3 Dual z silnikiem Podwójna oś obrotowa Jednostka napędowa do 6 szt. Paneli słonecznych Solar Tracking System

  • SDE3 Dual z silnikiem Podwójna oś obrotowa Jednostka napędowa do 6 szt. Paneli słonecznych Solar Tracking System
  • SDE3 Dual z silnikiem Podwójna oś obrotowa Jednostka napędowa do 6 szt. Paneli słonecznych Solar Tracking System
SDE3 Dual z silnikiem Podwójna oś obrotowa Jednostka napędowa do 6 szt. Paneli słonecznych Solar Tracking System
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE3 "
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo, QT Przełożenie: 31: 1
Znamionowy moment wyjściowy: 600 Nm Holding Torque: 1500 Nm
Moment obrotowy: 5800 Nm Standardowy kolor: RAL 9006
reakcja: mniej niż 0,1 stopnia Typ obrotowy: Podwójna oś
High Light:

mały skręcony napęd

,

silnik napędu ślimaka

SDE3 Dual z silnikiem z podwójnym napędem obrotowym dla 6 szt. Paneli słonecznych Solar Tracking System



Opis



Slew drives are used for concurrent transmission of axial and radial forces as well as transmission of tilting moments. Napędy obrotowe służą do równoczesnego przenoszenia sił osiowych i promieniowych, a także przenoszenia momentów przechylających. Slew drives consist of a ball or roller slewing ring, hydraulic or electric drives, and a completely enclosed housing. Napędy obrotowe składają się z kulkowego lub rolkowego pierścienia obrotowego, napędów hydraulicznych lub elektrycznych oraz całkowicie zamkniętej obudowy. Series SE slew drives are designed with worm gear. Napędy obrotowe serii SE są zaprojektowane z przekładnią ślimakową.



funkcje



1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego

2. Otaczający napęd ślimakowy wewnątrz

3. Styk wielozębny w celu zapewnienia wysokiego obciążenia

4. Funkcja samoblokowania



Dwuosiowe napędy obrotowe są stosowane w dwuosiowych urządzeniach śledzących energię słoneczną, heliostatach, skoncentrowanych ogniwach fotowoltaicznych (CPV) i antenach satelitarnych.



Dane techniczne napędów obrotowych z podwójną osią



Model Stosunek Znamionowy wyjściowy moment obrotowy (Nm) Moment przechyłu (Nm) Holding Torque (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący waga (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0,1 tak 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0,1 tak 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0,1 tak 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0,1 tak 92
12 " 78: 1 5800 25000 40560 77 190 40% ≤0,1 tak 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0,1 tak 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0,1 tak 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 tak 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 tak 705



Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.



Usługi niestandardowe


1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Different colors are available based on RAL code; 3. Dostępne są różne kolory w oparciu o kod RAL; our standard color is RAL 9006. nasz standardowy kolor to RAL 9006.



Aplikacje



napęd obrotowy dla dwuosiowego systemu śledzenia słońca



SDE3 Dual z silnikiem Podwójna oś obrotowa Jednostka napędowa do 6 szt. Paneli słonecznych Solar Tracking System 0



napęd obrotowy dla systemu śledzenia satelitarnego



SDE3 Dual z silnikiem Podwójna oś obrotowa Jednostka napędowa do 6 szt. Paneli słonecznych Solar Tracking System 1



napęd obrotowy dla skoncentrowanego systemu śledzenia PV

SDE3 Dual z silnikiem Podwójna oś obrotowa Jednostka napędowa do 6 szt. Paneli słonecznych Solar Tracking System 2
