Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE14 " |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| materiał: | 50Mn, 42CrMo | Modelu: | SE14 " |
|---|---|---|---|
| Przełożenie: | 85: 1 | Znamionowy moment wyjściowy: | 6550 Nm |
| Trzymając Torque: | 68000 Nm | Momenty przechylające: | 54200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| Obciążenie osiowe: | 680 kN | Obciążenie promieniowe: | 230 kN |
| High Light: | solar tracker drive,slewing gear |
||
Opis produktu

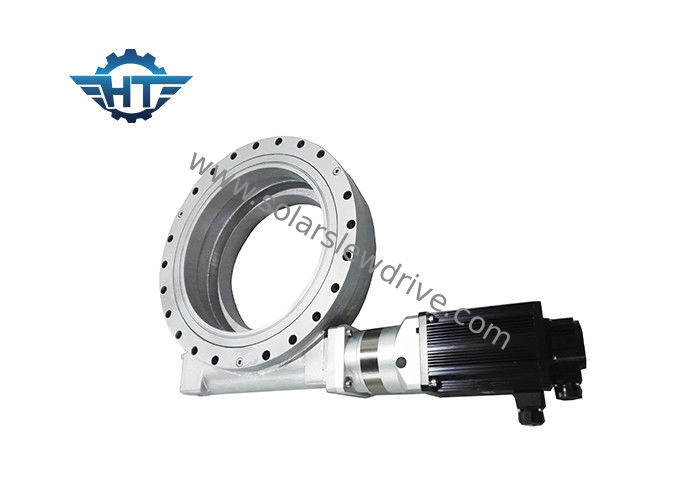

Typ: napęd obrotowy SE14 cala
Funkcje:
1. Rodzaj zęba: spiralny ząb
2. Obciążenie łożyska: lekkie obciążenie
3. Typ napędu: napęd silnikowy
4. Moduł: 5 / 3,75
5. Liczba wałów ślimakowych: 1
6. Przełożenie biegów: 85: 1
7. Wydajność: 40%
8. Samoblokujące się koła zębate: TAK
9 Waga: 63 kg
Moment obrotowy pochylenia: Moment obrotowy to obciążenie grawitacyjne pomnożone przez odległość między położeniem obciążenia a środkiem łożyska obrotowego. Jeśli rzeczywisty moment obrotowy jest większy niż znamionowy moment obrotowy przechyłu, napęd obrotowy zostanie przewrócony.
Obciążenie promieniowe: obciążenie pionowe względem osi łożyska obrotowego
Obciążenie osiowe: obciążenie równoległe do osi łożyska obrotowego
Moment trzymania: Jest to zwrotny moment obrotowy. Gdy napęd obraca się w odwrotnym kierunku, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywany jest momentem trzymania, jest również postrzegany jako zepsuty moment obrotowy.
Samoblokowanie: tylko przy obciążeniu napęd obracający się nie jest w stanie się odwrócić i dlatego nazywa się samohamowność.
Dane techniczne
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment wyjściowy (Nm) | Holding Torque (Nm) | TiltingTorque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Skuteczność | Precyzja (stopień) | IP | Temp. Robocza (℃) | Samoblokujący | waga (kg) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 8 |
| 5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 12 |
| 7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | tak | 204 |
Uwaga: Aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
Usługi niestandardowe
1. Specjalna konstrukcja oparta na różnych aplikacjach i projektach
2. Można dobrać różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Różne kolory są dostępne w oparciu o kod RAL; naszym standardowym kolorem jest RAL 9006.
