Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE14 " |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 410~510/Piece ~360/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 500 sztuk na miesiąc |
Model: | 14 cali | Holding Torque: | 54200 Nm |
---|---|---|---|
Moment obrotowy: | 68000 Nm | Moment wyjściowy: | 6550 Nm |
Obciążenie osiowe: | 680 kN | Radykalne obciążenie: | 230 kN |
Certyfikat: | ISO9001, CE | Namalowany: | Dostępny |
Gwarancja: | 5 lat | Self-Lock: | tak |
High Light: | Przekładnia z napędem obrotowym,skrzynia biegów z napędem ślimakowym,przekładnia z napędem obrotowym silnika hydraulicznego |

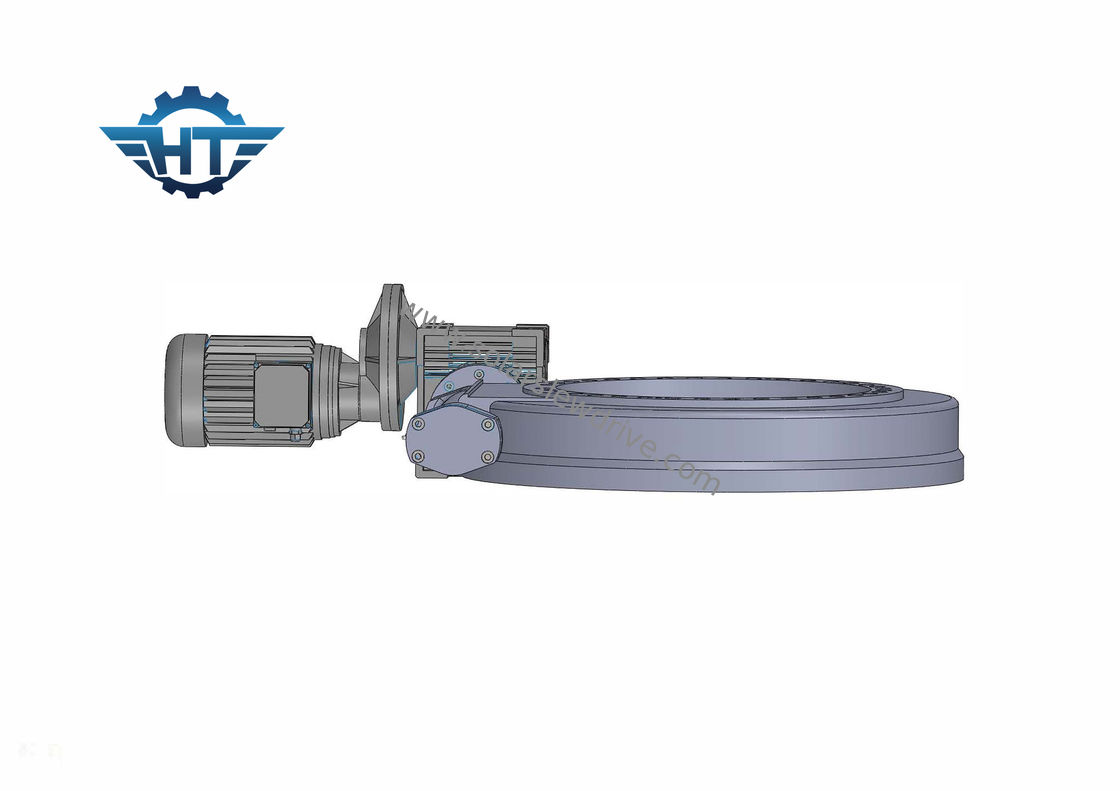

Przekładnia z napędem obrotowym SE14 do systemu Solar Tracker, napęd ślimakowy z silnikiem hydraulicznym
Opis kodu produktu
M (E, SDE, VE, SE, HSE, FE, WE, PE, ZSE, ZSDE, ZVE…) 9 (3 ~ 25) A (B, C…) -61 (M) HC (HA, HD, HQ , HN…) -B (12M, 25M, 160,24,220,380…) R (L) C (A, E) -2-12 (9…) -REV.AM: wskazuje kod rysunku wykonawczego;MZ: wskazuje kod zerowego prześwitu urządzenia obrotowego;
E: oznacza typ ogrodzenia;KDE: oznacza typ pionowy i poziomy;VE: oznacza typ pionowy;KE: oznacza wysokiej jakości wodoodporny typ;
HKE: oznacza bezobsługowy, wysokiej jakości wodoodporny typ;FE: oznacza typ hamulca;WE: oznacza typ przekładni ślimakowej;PE: oznacza duży i mały typ przekładni;jeśli nie ma E oznacza typ podstawowy;
SE: oznacza poziomą (ślizgowa konstrukcja nośna), SDE: oznacza pionową i poziomą (ślizgowa konstrukcja nośna), VE: oznacza pionową (ślizgowa konstrukcja nośna), Z przed S oznacza zerowy luz;
3 ~ 25: odpowiada specyfikacji od 3 cali do 25 cali;
Odp .: Wskazuje kod konwencjonalnego urządzenia.Jeśli projekt urządzenia zawiera poważne zmiany, można użyć kodu B, C ...;
61: Przedstawia stopień redukcji mechanizmu obrotowego (liczbę zębów) .;
M: wskazuje, że łożysko obrotowe przyjmuje metryczne otwory gwintowane;bez M oznacza, że łożysko obrotowe przyjmuje calowe otwory gwintowane;
HA: wskazuje, że wieniec obrotowy został wygaszony .;HC: wskazuje, że wieniec obrotowy nie jest hartowany .;HD: wskazuje, że wieniec obrotowy został schłodzony .;
HQ: wskazuje obróbkę QPQ zewnętrznego pierścienia wieńca obrotowego.HN: wskazuje obróbkę azotowania zewnętrznego pierścienia wieńca obrotowego;
B: wskazuje, że koniec robaka jest splajnem 6B (12M oznacza, że koniec wejściowy ślimaka jest otworem Φ12; 25M oznacza, że koniec wejściowy ślimaka jest otworem Φ25;
160 oznacza, że silnik hydrauliczny 160CC jest zainstalowany na końcu wejściowym ślimaka.24 oznacza, że motoreduktor 24 V jest zainstalowany na wejściu ślimaka; ...);
R: oznacza prawidłową instalację .;L: oznacza lewą instalację .;
C: oznacza zaślepkę;A: oznacza, że kierunek portu oleju silnika hydraulicznego jest skierowany na zewnątrz (I: oznacza, że kierunek portu oleju silnika hydraulicznego jest skierowany do wewnątrz;);E: oznacza z koderem;
2: reprezentuje dwucylindrowe urządzenie obrotowe;
12: Wskazuje, że stalowy korek kulowy znajduje się na godzinie 12;
WER.A: Numer wersji, rosnący kolejno od WER.A, WER.B, WER.C ...
Uwaga: 1. Jeśli w przyszłości pojawią się inne kody specjalne, zostaną one dodane;
2. W przypadku specjalnych klientów, którzy potrzebują specjalnych wymagań, numer klienta można dodać do numeru rysunku zgodnie z rzeczywistą sytuacją.
3. Urządzenie obrotowe HSE musi spełniać następujące wymagania: bezobsługowe plus Klüber, pełne smaru, powłoka pierścienia wewnętrznego, IP66
Wydajność serii SE
Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
funkcje
</s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s>
Napęd obrotowy nazywany jest również łożyskiem obrotowym.Wraz z rozwojem technologii coraz więcej napędów obrotowych wykorzystuje technologię ślimaka klepsydrowego, w której ślimak jest ukształtowany tak, aby wchodzić z większą liczbą zębów w koło zębate.To zwiększone zazębienie skutkuje większą wytrzymałością, wydajnością i trwałością. Napęd obrotowy wykorzystuje standardową technologię ślimakową, w której ślimak znajduje się w pozycji poziomej.Współczynnik prędkości wału zależy od relacji między liczbą gwintów ślimaka a liczbą zębów w przekładni ślimakowej lub przekładni.
Istnieje wiele zastosowań, w których można zastosować napęd obrotowy, przede wszystkim dlatego, że dobrze nadaje się do zastosowań wymagających obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędu obrotowego obejmują między innymi: lokalizatory słoneczne, turbiny wiatrowe, podnośniki męskie, maszyny hydrauliczne, ładowarki teleskopowe, koparki, windy, dźwigi, sprzęt wiertniczy, sprzęt wojskowy.
