Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9 |
| Minimalne zamówienie: | 1 pc |
|---|---|
| Cena: | 200~380 USD/PC |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 30 DNI |
| Możliwość Supply: | 12000 SZT / ROK |
| typu: | Slewing Drive | materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| aplikacji: | System zasilania słonecznego | Gwarancja: | 10 lat |
| Kolor: | Wymagany klient | rozmiar: | 3 cale - 25 cali |
| Silnik: | 24VDC / 220VAC | Funkcja: | Długa żywotność |
| High Light: | pierścień obrotowy przekładni ślimakowej,silnik przekładni ślimakowej |
||

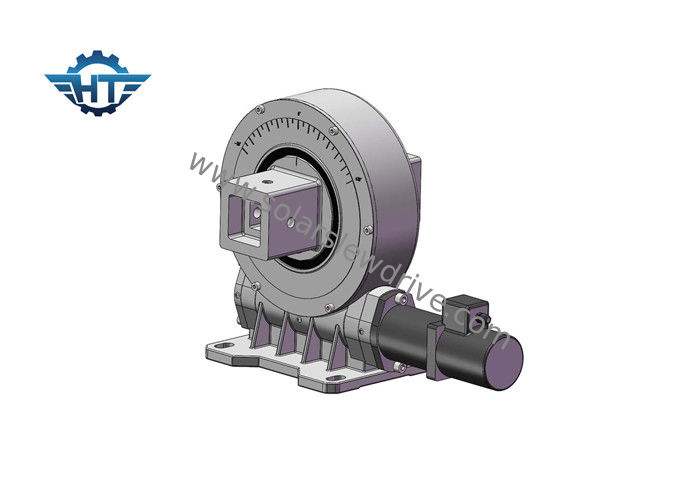

Przekładnia planetarna Slew Drive Gear, VE9 Samoblokująca oś jednoosiowa do systemu śledzenia energii słonecznej
Opis
VE, zastosowania przekładni planetarnych z przekładnią planetarną z serii pionowej głównie do dźwigu wciągarki, dźwigu obrotowego , konstrukcji wciągarki, napędu obrotnicy koparki, napędu obrotowego do systemu śledzenia słonecznego itp. Nasza wyjątkowa zasada działania przekładni redukcyjnej przekładni planetarnej nadaje się do zasilania energią słoneczną
tracker ponosi duże obciążenie promieniowe ze względu na proporcjonalny rozkład momentu obrotowego. Co więcej, nasze napędy obrotowe mają konfiguracje silników hydraulicznych. Posiadamy wszystkie serie skrzyni biegów o różnych rozmiarach, które spełniają różne wymagania klientów.
cechy
1. Obróć ± 60 °, mocno zatrzymaj wewnątrz, aby zapewnić bezpieczeństwo systemu
2. Podłącz silnik napędowy z lewej lub prawej strony
3. Luz jest już ustawiony przez producenta przed fabryką, nie ma potrzeby regulacji podczas instalacji
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Kompaktowa konstrukcja i oszczędność miejsca
6. Przekładnia jest samoblokująca, nie wymaga hamulca
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment obrotowy, odpowiedni do montażu poziomego
Parametry wydajności napędu pionowego
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Podanie
Dyski Slew są używane na całym świecie. Obszary zastosowania obejmują: jako przekładnię kierowniczą w mechanizmach jezdnych dźwigu i
ciężkie transportery, w platformach windowych, w chwytakach, szczypcach i innych urządzeniach obrotowych w sektorze maszyn budowlanych.
Systemy śledzenia słońca, energia wiatru, naczynia, antena satelitarna itp.
