Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE7 ” |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 398~456/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
materiał: | 50Mn, 42CrMo | Modelu: | SDE7 ” |
---|---|---|---|
Przełożenie: | 57: 1 | Wydajność: | 40% |
Standardowy kolor: | RAL 9006 | Samozamykacz: | Tak |
Gwarancja: | 5 ~ 10 lat | aplikacji: | Energia słoneczna |
High Light: | napęd pierścienia obrotowego,silnik napędu ślimakowego |

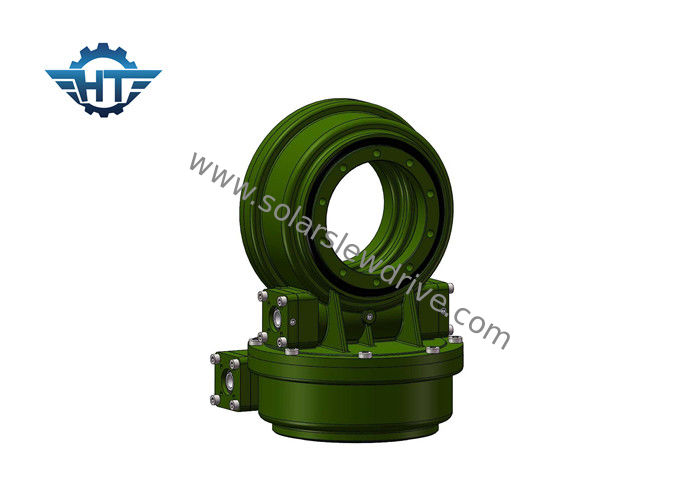

7-calowy podwójny napęd o małej osi z silnikiem przekładniowym 24 V DC lub Nema na antenę satelitarną
Opis
Napęd obrotowy przekładni ślimakowej charakteryzuje się lepszą ochroną, doskonałym momentem obrotowym przekładni, lepszą odpornością na uderzenia i długą żywotnością. Najpopularniejszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak CSP (heliostaty, zwane również wieżą), skoncentrowane ogniwa fotowoltaiczne (CPV), antena satelitarna lub anteny radarowe. Inne zastosowania obejmują podnośniki samochodowe, roboty pozycjonujące ramiona i wyposażenie scen.
Dwuosiowy napęd obrotowy Solar Tracker to idealne rozwiązanie w aplikacjach do śledzenia słonecznego w dwóch osiach.
Dyski Slew zastosowane w antenie satelitarnej
Nazwa produktu | SDE7 Slewing drive |
Moment wyjściowy | 980 Nm; 723 ft.lbs |
Maksymalny moment wyjściowy | 1938 Nm; 1429 ft.lbs |
Moment obrotowy przechyłu | 7000 Nm; 5163 ft.lbs |
Holding Torque | 13200 Nm; 9736 ft.lbs |
Statyczna ocena osiowa | 133,20 kN; 29943 funtów |
Statyczna ocena promieniowa | 53 kN; 11977 funtów |
Dynamiczna ocena osiowa | 31,90 kN; 7171 funtów |
Dynamiczna ocena promieniowa | 27,91 kN; 6274 funtów |
Alternatywy silnikowe | Silnik 12V / 24V; Silnik krokowy ; Silnik bezszczotkowy |
Styl produktów | Podwójna oś; Jedna oś; CPV / HCPV; Danie słoneczne; Paraboliczny; Wieża słoneczna |
Funkcja aplikacji | Solarny system śledzenia, maszyny przemysłowe |
Metr kwadratowy Układu Słonecznego | 30 ㎡ |
Tabela wydajności
Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 21 kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 32 kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 54 kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 88 kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 214 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 315 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 481 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 682 kg |
Aplikacje
Dwuosiowy system śledzenia słońca
Instrumenty precyzyjne
CPV
Danie
Antena satelitarna
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
