Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HANGTUO |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE5 |
Minimalne zamówienie: | 1 pc |
---|---|
Cena: | 145~226 USD/PC |
Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
Czas dostawy: | 15 ~ 30 DNI |
Możliwość Supply: | 12000 SZT / ROK |
typu: | Slewing Drive | materiał: | 42CRMN lub 50Mn |
---|---|---|---|
aplikacji: | System zasilania słonecznego | Gwarancja: | 10 lat |
Kolor: | Wymagany klient | rozmiar: | 3 cale - 25 cali |
Silnik: | 24V | Funkcja: | Długa żywotność |
High Light: | pierścień obrotowy przekładni ślimakowej,silnik przekładni ślimakowej |

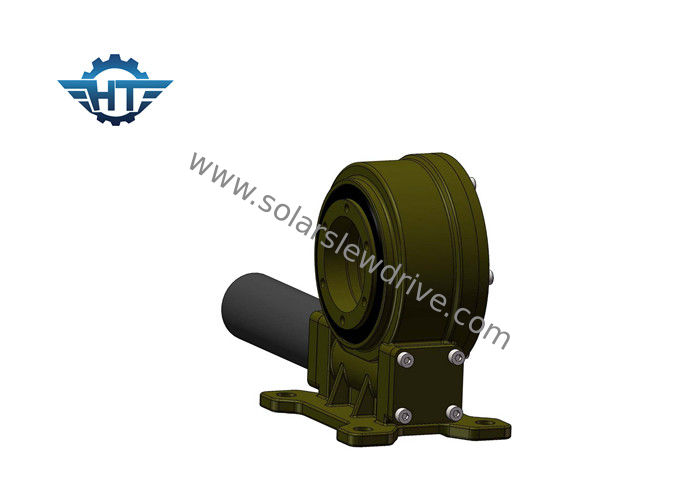

Solar Slew Drive Ve Jednoosiowy przekładnia ślimakowa Slew Drive For Solar Tracking System
Opis
Slew Drive, powszechnie określany jako napęd ślimakowy lub łożyska obrotowe, jest kompletnym, gotowym do zainstalowania systemem, który składa się z łożyska zębatego lub obrotowego, ślimaka, podstawy i całkowicie zamkniętej obudowy. Można go dostosować za pomocą silników hydraulicznych lub elektrycznych, przekładni planetarnych.
funkcje
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas instalacji nie jest konieczne dostosowywanie luzu przekładni; jest to już ustawione przez producenta przed fabryką
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samozabezpieczająca; dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment obrotowy, odpowiedni do montażu poziomego
Parametry wydajności napędu pionowego
Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28 kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
