Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE3 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Przełożenie: | 31: 1 | Normalny moment wyjściowy: | 533 Nm |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Holding Torque: | 7000 Nm |
| Moment obrotowy: | 744 Nm | Znamionowy moment wyjściowy: | 0,065 RPM |
| Użycie: | Solarne urządzenia śledzące | Funkcja ochrony: | IP66 |
| High Light: | przekładnia ślimakowa,pierścień obrotowy przekładni ślimakowej |
||

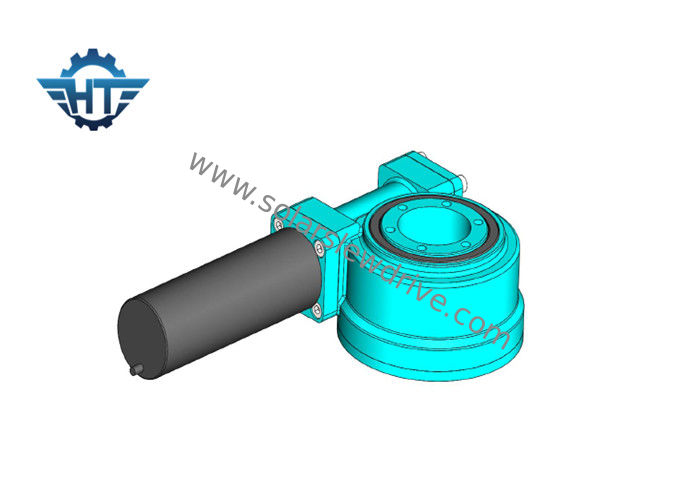

Napęd ślimakowy SE3 z przekładnią ślimakową Zamknięty napęd na śledzenie słoneczne z silnikiem przekładniowym 24VDC
Opis
Napędy obrotowe SE stosowane są głównie w systemach śledzenia słońca, maszynach budowlanych.
Ze względu na ich różnorodne zastosowania, napędy obrotowe są dostępne w różnych rozmiarach, zakresach wydajności i charakterystykach montażowych. Napędy doskonale nadają się do zastosowań, które wymagają zarówno utrzymania obciążenia, jak i momentu obrotowego z tej samej przekładni. Mogą być również wykonane z podwójnymi osiami obrotu (w tym samym czasie) lub z podwójnymi napędami na tej samej osi (dwa gwinty ślimakowe napędzające to samo koło koronowe w jednej osi).
Parametry napędu obrotowego
| Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Holding Torque | Obciążenie osiowe | Obciążenie promieniowe | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | Nm | kN | kN | stopień | tak | kg | |||
| 1 ” | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | tak | 9 |
| 5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | tak | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | tak | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | tak | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 182 |
Uwagi
1. Różne silniki (AC, DC i hydrauliczne) można zaprojektować zgodnie z wymaganiami klienta.
2. Wałek przeciwny do silnika może być łbem sześciokątnym lub łbem sześciokątnym.
Silnik prądu stałego
1. Zastosuj podwójną konstrukcję wsporczą dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy przekładni.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Używamy śrubowego koła zębatego na etapie wejściowym, które sprawia, że hałas jest niski i działa płynnie z dużą prędkością. Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy zwiększyć przełożenie, a konstrukcja jest elastyczna. Skrzynia biegów i silnik są umocowane za pomocą połączenia śrubowego w osi, co zwiększa precyzję dopasowania i redukuje hałas.
4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania przesuwnego stosujemy szlifowanie wałka, dzięki czemu żywotność przekładni jest znacznie dłuższa.
5. Podwójna konstrukcja nośna; Wewnętrzne szlifowanie na wewnętrznym otworze przekładni planetarnych, dzięki czemu okrągły otwór jest mniejszy niż 0,003 mm; bieganie przez walcowanie zamiast poślizgu; Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
Wymiary
