Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE 14 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~1100 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Przełożenie: | 125: 1 | typu: | W załączeniu |
|---|---|---|---|
| aplikacji: | energia słoneczna | Kierowca: | silnik hydrauliczny |
| IP stopień: | IP66 | Kolor: | zgodnie z prośbą |
| Skuteczność: | 40% | Reakcja: | 0,1 stopnia |
| High Light: | przekładnia ślimakowa,pierścień obrotowy przekładni ślimakowej |
||

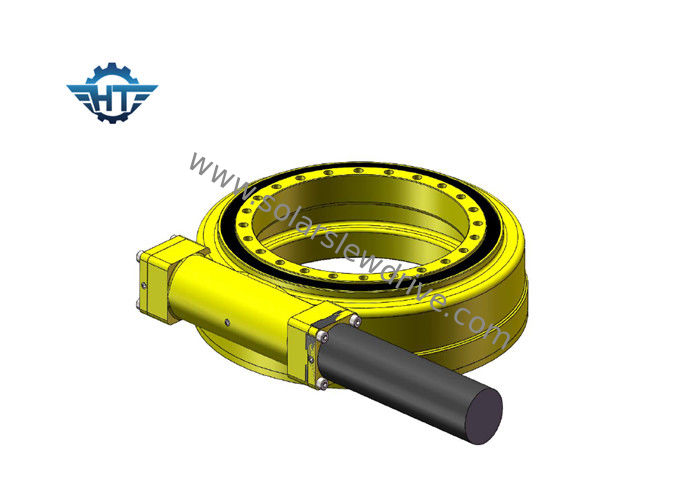

SE14 Worm Gear Slew Drive, IP66 Enclosed Slewing Ring Drive for Solar Tracking System
Opisy
Przełożenie
Obrót poziomego ślimaka obraca koło zębate wokół osi prostopadłej do osi śruby. Ta kombinacja zmniejsza prędkość napędzanego elementu, a także zwielokrotnia jego moment obrotowy; zwiększając ją proporcjonalnie wraz ze spadkiem prędkości. Stosunek prędkości wałków zależy od stosunku liczby gwintów ślimaka do liczby zębów w kole ślimakowym lub przekładni.
Robak klepsydrowy
Nasze napędy obrotowe wykorzystują technologię ślimakową klepsydry, w której ślimak jest ukształtowany tak, aby sprzęgać więcej zębów w przekładni. To zwiększone zaangażowanie zęba powoduje większą wytrzymałość, wydajność i trwałość.
Funkcjonować
Napędy wahadłowe działają w standardowej technologii ślimakowej, w której ślimak na poziomym wale działa jako napęd przekładni, ogólnie wał napędzany jest przez elektryczny silnik przekładniowy.
Zalety
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony,
3. Podczas instalacji nie jest konieczne dostosowywanie luzu przekładni; jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samozabezpieczająca; dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoka dokładność
Parametry wydajnościowe serii SE
| Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Holding Torque | Obciążenie osiowe | Obciążenie promieniowe | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | Nm | kN | kN | stopień | tak | kg | |||
| 1 ” | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | tak | 9 |
| 5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | tak | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | tak | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | tak | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 182 |
