Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE7 " |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 50Mn, 42CrMo, QT | Model: | podwójna oś 7 cali |
---|---|---|---|
Holding Torque: | 13,5 kNm | Moment obrotowy: | 13,2 kNm |
Wydajność: | 40% | Obciążenie osiowe: | 34 kN |
Obciążenie promieniowe: | 58 kN | kolor: | na podstawie kodu RAL |
High Light: | napęd pierścieniowy,silnik napędowy ślimakowy |

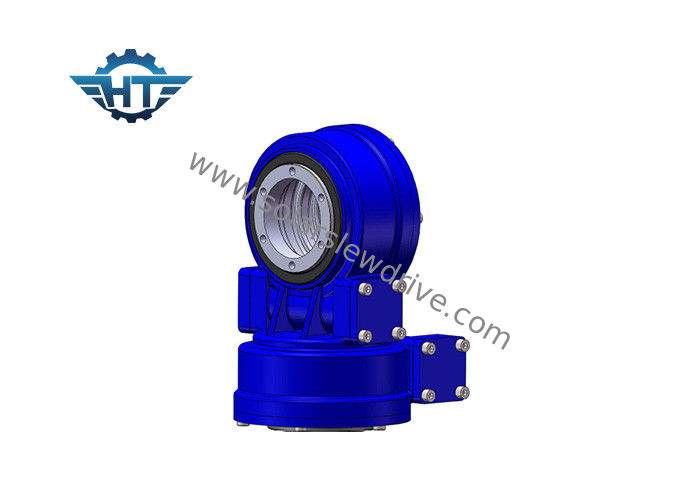

Worm and Worm Wheel SDE7 Dwuosiowy mechanizm obrotu z napędem planetarnym 24 VDC
Napęd odchylania dla dwuosiowego urządzenia śledzącego energię słoneczną
Urządzenia śledzące energię słoneczną można podzielić na urządzenia śledzące jednoosiowe i urządzenia śledzące dwuosiowe, biorąc pod uwagę właściwości mechaniczne.Ponieważ systemy dwuosiowe są w stanie uzyskać optymalne śledzenie słońca, są one bardziej popularne we wszystkich typach technologii skoncentrowanego słońca, z wyjątkiem systemu w kształcie koryta.
Posiadamy silniki hydrauliczne i silniki elektryczne do napędów obrotowych zgodnie z różnymi warunkami pracy, szczegółowe dane jak poniżej:
Elektryczny silnik przekładniowy
Dane silnika | Dane planetarne | ||
Napięcie znamionowe | 24VDC | Stosunek | 398: 1 |
Prąd znamionowy | 1.3A | Moment wyjściowy | 43 nm |
Prędkość znamionowa | 800 obr./min | Prędkość wyjściowa | 2 obr./min |
Poziom chroniony | IP55 / 65/66 | Hałas | <60db |
Hydrauliczny silnik przekładniowy
Słowniczek kluczowych parametrów
Moment obrotowy przechyłu: Moment obrotowy to obciążenie pomnożone przez odległość między położeniem ładunku a środkiem łożyska obrotu.Jeśli qorque generowana przez obciążenie i odległość jest większa niż nominalny moment obrotowy momentu obrotowego, napęd obrotu zostanie przewrócony.
Obciążenie promieniowe: Obciążenie pionowe do osi łożyska obrotowego
Obciążenie osiowe: Obciążenie równoległe do osi łożyska obrotowego
Moment trzymający:Jest to moment obrotowy wstecz. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, Maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym.
Samoblokujący: Tylko po załadowaniu napęd obrotu nie jest w stanie obracać się do tyłu i dlatego jest nazywany samoblokowaniem.
Parametry wydajności modelu SDE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
