Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE9" |
Minimalne zamówienie: | 1 sztukę |
---|---|
Cena: | USD 100~1600/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | Akredytywa, T/T, Western Union |
Możliwość Supply: | 500 sztuk miesięcznie |
Materiał: | 42CrMo lub 50Mn | Gwarancja: | 10 lat |
---|---|---|---|
Zastosowanie: | System śledzenia słonecznego | Obróć typ: | Pojedyncza oś |
Kolor: | zgodnie z prośbą | Miejsce instalacji: | Dach i Pole |
Cechy: | Szybka instalacja | Silnik: | 12VDC, 24VDC |
Namalowany: | Dostępne | Reakcja: | ≤ 0,15 stopnia |
Typ obrotu: | Pojedyncza oś | Zakres obrotu: | ±65 stopni |
Kierowca: | Silniki elektryczne, silniki stopniowe | ||
High Light: | Pionowy napęd solarny,Jednoszytowy napęd słoneczny,napęd slew dla słonecznego monitoringu fotowoltaicznego |

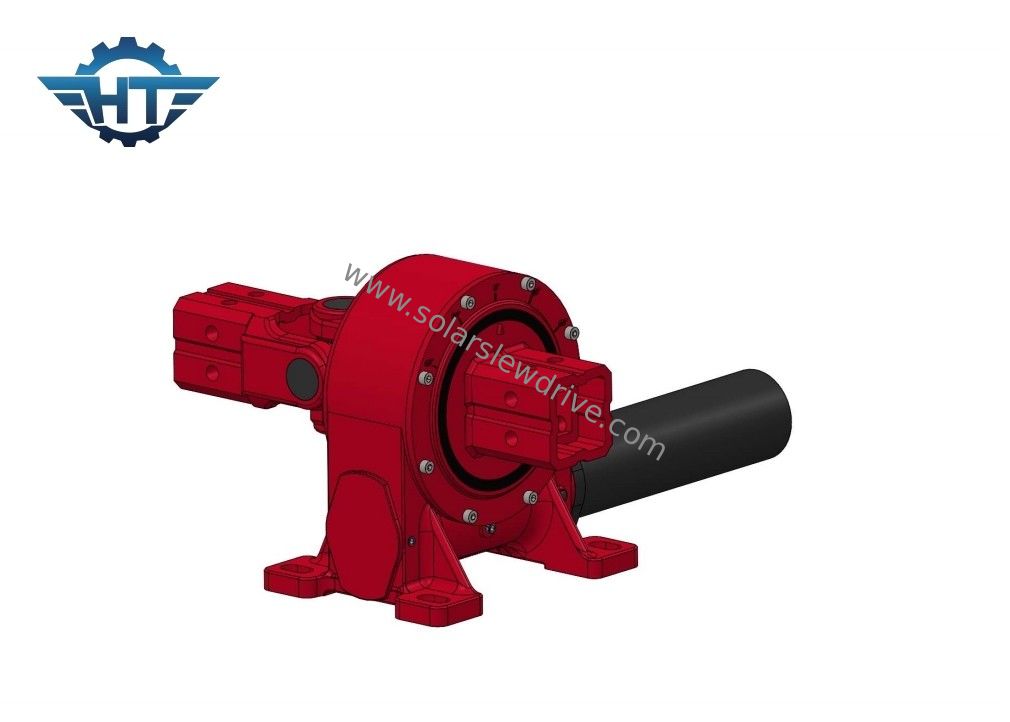

Pionowa jednoosiowa napęd słoneczny z napędem ślizgowym, gniazdkowe urządzenie, zamknięte pomieszczenie, dla monitorów PV
Napęd słonecznyOpis
Reduktor napędowy z poziomym obrotowym typu zamkniętego domku jest zmontowany przez podstawę typu domku, zespół obrotowy, robaka i inne części nośne.silnik stopniowy lub silnik hydrauliczny jako źródło zasilania do napędzania reduktoru do obrotu w kierunku wskazówek wskazówek zegara lub w kierunku przeciwwskazówkiPonieważ podwójne obudowy robaka są wykorzystywane jako główne elementy konstrukcyjne, urządzenie ma silny moment przewracania i siłę osiową w zastosowaniach powolnego ruchu.W porównaniu z reduktorem o tych samych parametrach, urządzenie ma niewielkie rozmiary i jest łatwe w montażu i konserwacji.
Arkusz danych napędu zwrotnego serii VE
Model | Wskaźnik | Wymagania dotyczące właściwości mechanicznych | Przykładowy moment nachylenia ((N.m.) | Prędkość obrotowa | Obciążenie osiowe ((kN) | Obciążenie promieniowe ((kN) | Efektywność | Samoblokowanie | Waga ((kg) |
3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Tak, proszę. | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Tak, proszę. | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Tak, proszę. | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Tak, proszę. | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Tak, proszę. | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Tak, proszę. | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Tak, proszę. | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Tak, proszę. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Tak, proszę. | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Tak, proszę. | 251 |
Wnioski
Dzięki wysokiej pojemności łożyska z obrotowymi pierścieniami mogą być wykorzystywane w szerokim zakresie zastosowań: od koparek i żurawi, do kopalni na otwartym terenie, turbin wiatrowych,energia słoneczna do anten.
