Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE8" |
Minimalne zamówienie: | 1 sztukę |
---|---|
Cena: | USD 100~380/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | Akredytywa, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Zastosowanie: | Elastyczny system śledzenia paneli słonecznych | Silnik: | Silnik 24VDC |
---|---|---|---|
Klasy powłok: | C5 | Cechy: | Szybka instalacja |
Smarowanie: | Smar | Poziom ochrony: | IP66 |
Wydajność kwadratowa: | 94*94 mm | Typ silnika: | silnik prądu stałego planetarnego z szczotką |
High Light: | Ve8 "słoneczny tracker zabił napęd,24VDC skrzynia biegów słoneczny tracker slew napędu,ip66 slew drive dla słonecznego namierzacza |

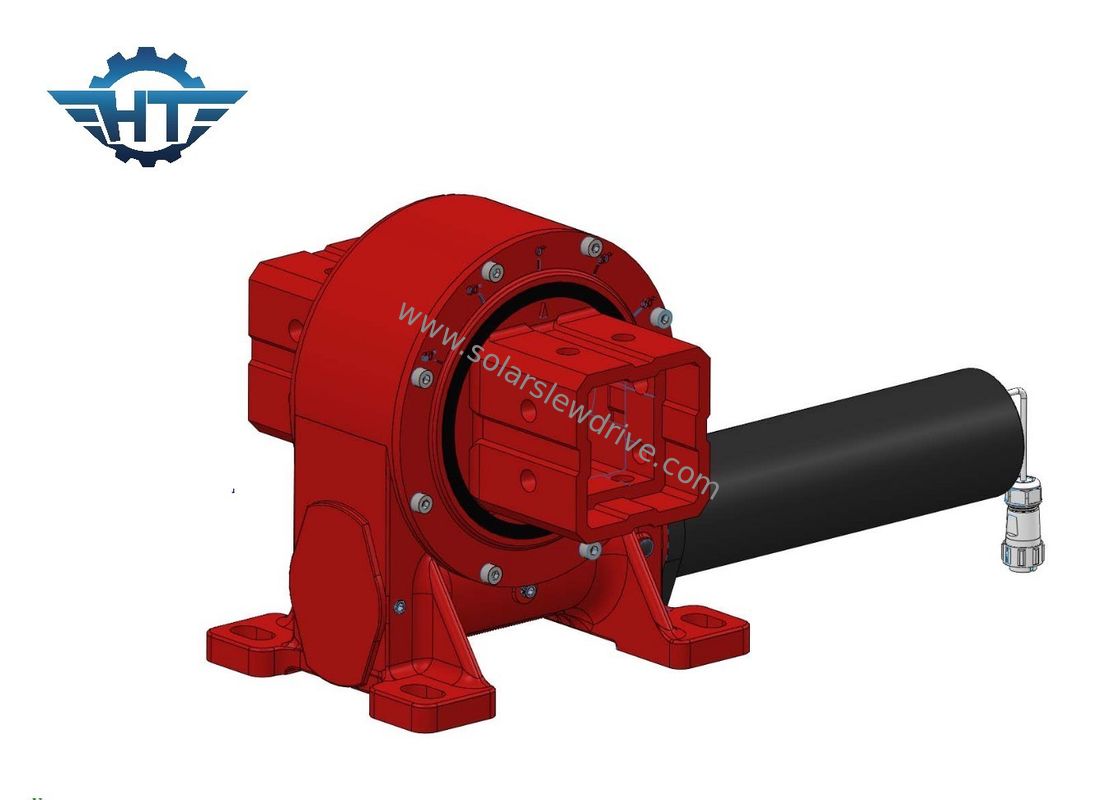

VE8 "Solar Tracker Slew Drive z 24VDC skrzynia biegów dla paneli słonecznych elastyczny system śledzenia
VE8 "Slew DriveOpis
Napędy obrotowe z napędem wormowym są uniwersalnymi komponentami stosowanymi w szerokim zakresie zastosowań, w których wymagana jest kontrolowana, precyzyjna i potężna rotacja.Ich cechy konstrukcyjne sprawiają, że nadają się do scenariuszy wymagających dużych obciążeń i konieczności dokładnego ustawienia pozycji.
Dane techniczne silników obrotowych typu VE
Model | Wskaźnik | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (Nm) | Prędkość obrotowa | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokowanie | Masę (kg) |
3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
Cechy
Zintegrowanie obrotowego pierścienia:
Często napędy obrotowe są zintegrowane z łożyskiem obrotowym, umożliwiając im obsługę obciążeń osiowych i promieniowych przy utrzymaniu płynnego obrotu.
Precyzja i kontrola reakcji:
Wzornictwo worm gear zazwyczaj wykazuje niską reakcję, zapewniając precyzyjne i dokładne pozycjonowanie.
Samozablokowanie:
Samozamykający się mechanizm przekładni robaka uniemożliwia odwrócenie ładunku wstecz, zwiększając bezpieczeństwo i stabilność w pozycjach statycznych.
Wnioski
Systemy satelitarne i radarowe:
Precyzyjne ruchy proponowane przez napędy obrotowe sprawiają, że nadają się do pozycjonowania anten satelitarnych i systemów radarowych, zapewniając dokładne wyrównanie.
Pozostałe maszyny i urządzenia:
Napędy te są stosowane w przemysłowych gramofonach i przenośnikach, w których kontrolowane i płynne obrócenie jest niezbędne dla procesów obróbki materiałów.
Sprzęt medyczny:
Niektóre urządzenia medyczne, takie jak urządzenia obrazowe i robotyczne systemy chirurgiczne, mogą wykorzystywać napędy obrotowe do precyzyjnego sterowania ruchem.
Maszyny rolnicze:
Napędy obrotowe mogą być zintegrowane z maszynami rolniczymi w celu wykonywania takich funkcji, jak obracanie ostrzy do cięcia lub regulacja kątów urządzeń.
