Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Zasilacz: | 24VDC | Rodzaj: | Pojedyncza oś |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Wyjściowy moment obrotowy: | 533 Nm |
| Prędkość wyjściowa: | 0,065 obr/min | Funkcja: | Podwójna koperta |
| Stosowanie: | Wysoka precyzja śledzenia energii słonecznej | Funkcja ochrony: | IP66 |

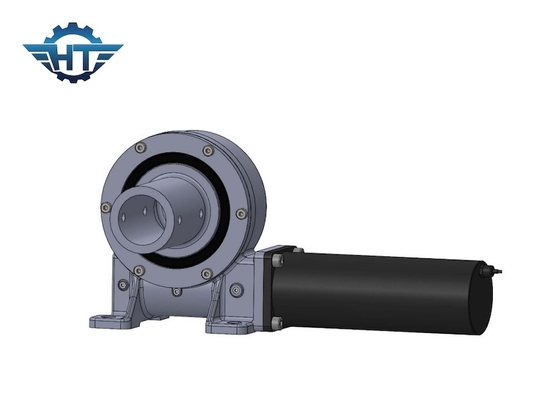

Mały rozmiar pojedynczej osi Solar Tracker Slew Drive do precyzyjnego śledzenia energii słonecznej

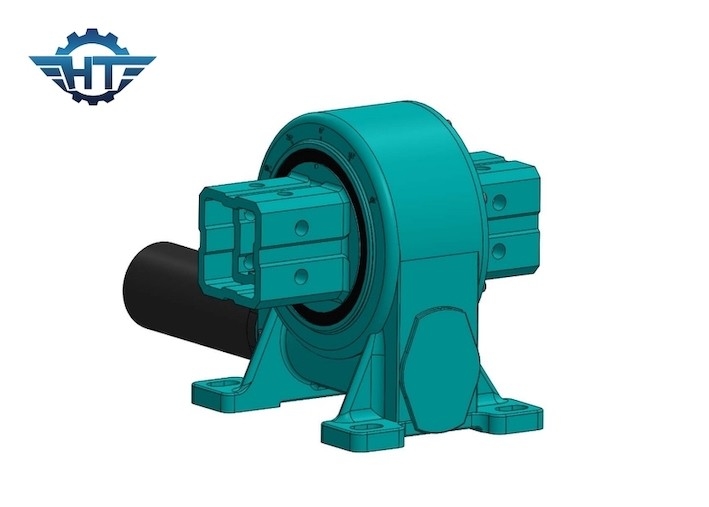

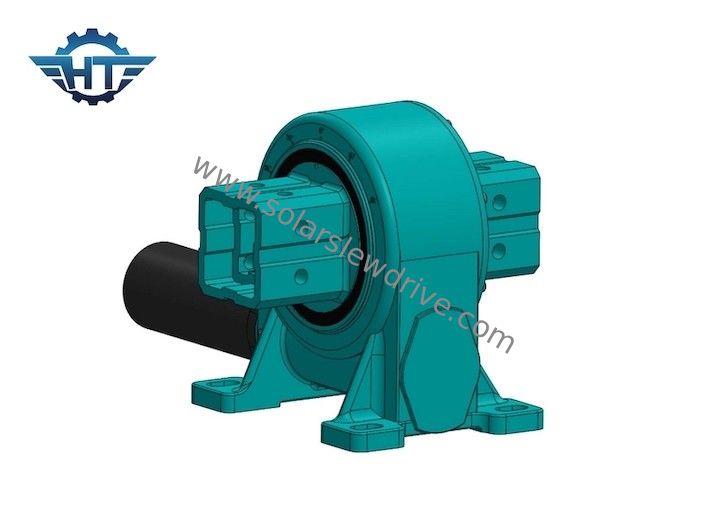

Przekładnia ślimakowa typu pionowego Mały napęd obrotowy Opis
Napęd obrotowy jest najlepszym rozwiązaniem na każdą okazję, gdy potrzeba pełnego cyklu obrotu i zmiennej prędkości.Może zapewnić większe przenoszenie mocy momentu obrotowego, wyższą dokładność i ma zwartą konstrukcję.Zamknięty pionowy jednoosiowy napęd vslewing może realizować ruch w kierunkach pionowych, śledząc słońce ze wschodu na zachód.Zwykle stosuje się do poziomych jednoosiowych systemów śledzenia słońca lub niektórych urządzeń maszynowych o podobnym stanie pracy.
Przekładnia ślimakowa VE oznacza napęd obrotowy do montażu pionowego, posiada stopień ochrony IP66.Dotyczy to głównie wysokich wymagań dotyczących warunków pracy w przypadku odporności na kurz, deszcz i korozję.Ma tę zaletę, że oszczędza miejsce na sprzęt, maksymalną ładowność, kompaktową konstrukcję i długą żywotność oraz zmniejszone koszty konserwacji.
Dane o wydajności
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Aplikacja
Napęd obrotowy jest idealnym produktem do zastosowań wymagających wytrzymałości momentu obrotowego.
Slew Drive For Solar: jest przeznaczony do obracania paneli fotowoltaicznych i poprawia wydajność wytwarzania energii.Dostępne są jednoosiowe i dwuosiowe rozwiązania do śledzenia słońca.
W przypadku generatorów wiatrowych: Napędy obrotowe służą do obracania podstawy w turbinach wiatrowych
Do zastosowań w maszynach budowlanych: szeroko stosowany na zamontowanym dźwigu samochodowym, podnośniku koszowym, dźwigu dokowym, chwytaku do drewna
Dla rynku przemysłowego: linia automatyzacji/montażu, ramię robota
W przypadku satelity: napęd obrotu może być używany do komunikacji kosmicznej i globalnych systemów pozycjonowania w antenie satelitarnej
