Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE7" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 200~300/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | QT | Model: | VE7" |
|---|---|---|---|
| Efektywność: | 40% | Kolor standardowy: | zgodnie z prośbą |
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 7320 Nm |
| Moment trzymania: | 3,9 kNm | Moment przechylania: | 8 kNm |

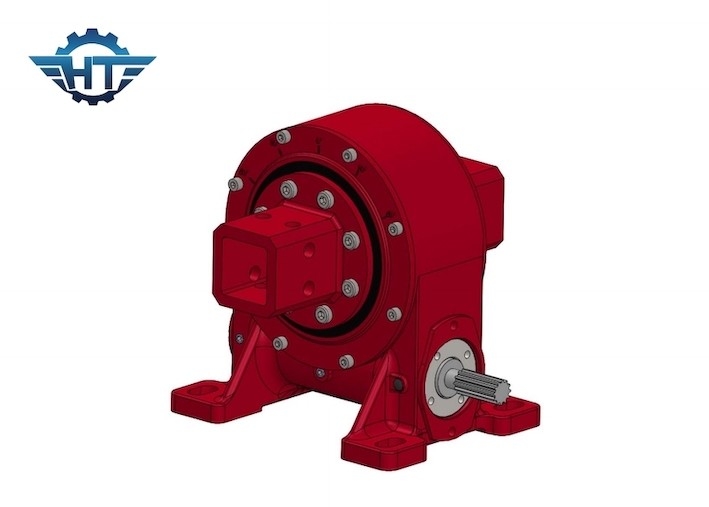

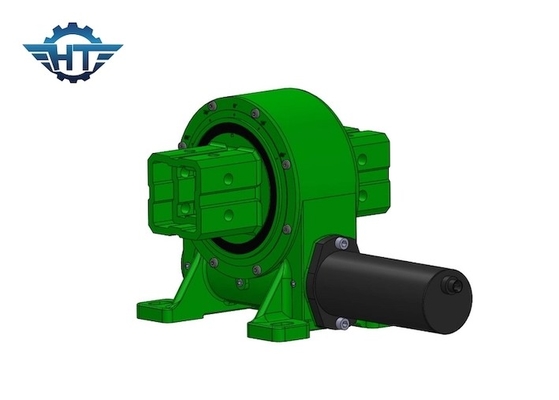

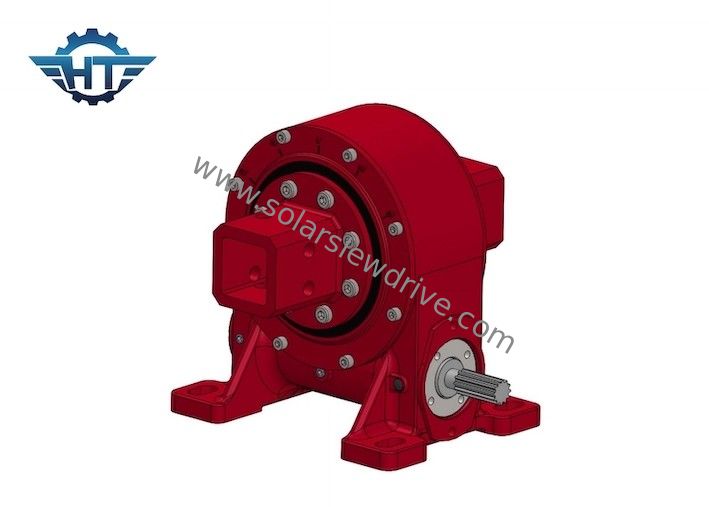

Pionowa jednoosiowa przekładnia słoneczna z napędem obrotowym do płaskich automatycznych trackerów PV
Pionowy jednoosiowy napęd obrotowyOpis
Napędy obrotowe wykorzystują technologię przekładni ślimakowej, w której ślimak na poziomym wale działa jako napęd kół zębatych.Obrót śruby poziomej obraca koło zębate wokół osi prostopadłej do osi śruby.Ta kombinacja zmniejsza prędkość napędzanego elementu, a także zwiększa jego moment obrotowy.Wraz ze spadkiem prędkości wzrasta ona o współczynnik redukcji.Stopień redukcji zależy od stosunku liczby zwojów ślimaka do liczby zębów w ślimacznicy lub przekładni.
Wraz z rozwojem technologii coraz więcej napędów obrotowych wykorzystuje technologię sferycznych ślimaków otaczających, w której ślimak jest tak ukształtowany, aby zazębiać się z większą liczbą zębów w przekładni.To zwiększone zazębienie zębów pozwala na większą wytrzymałość, wydajność i trwałość napędu obrotowego.
Data techniczna serii pionowej
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | TAk | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | TAk | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | TAk | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | TAk | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | TAk | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | TAk | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | TAk | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | TAk | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | TAk | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | TAk | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | TAk | 244 kg |
Usługi
1. Usługa OEM
2. Dostarczamy produkty standardowe i produkty niestandardowe;
3. Zapewniamy niestandardowe próbki, niestandardowe rysunki, mapowanie od drzwi do drzwi i inne usługi;
4. Świadczymy pełen zakres usług, w tym projektowanie, przetwarzanie, pakowanie, transport itp.
Pakowanie i wysyłka
1. Napełnianie olejem nierdzewnym
2. Pakowanie z warstwami ochronnymi
3. Naprawiono w skrzynce ze sklejki, palecie, stalowej ramie
