Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~380/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Model: | 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Precyzja: | mniej niż 0,1 stopnia |
| Kierowca: | Elektryczny silnik prądu stałego | Rodzaj: | Montowany pionowo |
| Aplikacja: | System śledzenia słonecznego | Kolor: | zgodnie z prośbą |
| High Light: | Pionowy napęd ślimakowy z przekładnią ślimakową,9-calowy napęd obrotowy z przekładnią zębatą,napęd obrotowy z wysokim momentem obrotowym |
||

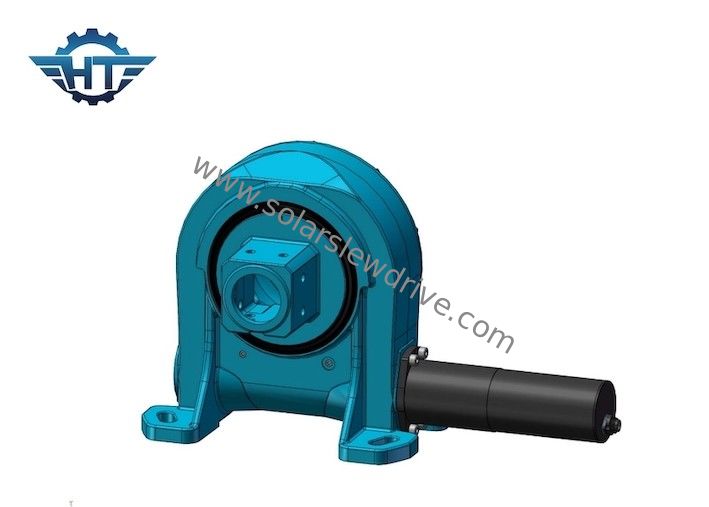

9-calowy pionowy napęd ślimakowy z przekładnią ślimakową do systemu śledzenia słonecznego o wysokim momencie trzymania
Napęd obrotu przekładni ślimakowejOpis
Ponieważ reduktor napędu obrotu jest zwykle używany jako ogólny element sprzętu na dużą skalę, produkt reduktora napędu obrotu jest w stanie montażu komponentów, gdy jest dostarczany do użytkownika i musi być podłączony i zmontowany z hostem, gdy nadejdzie u producenta kompletnej maszyny.W tym procesie, szczególnie w przypadku napędu obrotu o konstrukcji zamkniętej, ponieważ połączenie między obudową zewnętrzną a wewnętrzną częścią przekładni oraz połączenie całego napędu obrotu z hostem wykorzystuje ten sam zestaw otworów łączących, napęd obrotu jest wstępnie -połączony pomiędzy zewnętrzną obudową a wewnętrzną częścią transmisyjną, gdy opuszcza fabrykę.To połączenie obejmuje luz przekładni i regulację położenia wewnętrznych części przekładni napędu obrotowego, dlatego podczas łączenia z hostem konieczne jest zachowanie tych wstępnych połączeń w tej samej grupie otworów kołnierzowych i użycie innych otworów zarezerwowanych dla użytkowników przez producenta napędu obrotowego.Musi być zainstalowany razem z hostem.Podczas tego procesu oryginalna forma montażu napędu obrotowego nie może ulec uszkodzeniu, aby nie uszkodzić jego sprawności przekładni.Dostarczony użytkownikowi napęd obrotowy został przed opuszczeniem fabryki napełniony olejem smarującym.Po dostarczeniu silnika głównego do użytkownika należy go poinformować o regularnym uzupełnianiu oleju smarowego i konserwacji zgodnie z zasadami użytkowania napędu obrotowego.
Parametry serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Zalety
1. Obróć o ± 60 °, twardy stop wewnątrz
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Zastosuj otaczający napęd ślimakowy
3. Napęd większe obciążenie przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
Aplikacja
Zastosowania obejmują trackery słoneczne, turbiny wiatrowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki opon, koparki, podnośniki samochodowe i turbiny wiatrowe, naczynia, anteny satelitarne itp.
