Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE9" |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 330~360/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Numer modelu: | Poziomy 9 cali | Kolor: | Srebrny lub wymagany |
---|---|---|---|
Moment trzymania: | 30800 Nm | Moment przechylania: | 45000 Nm |
Wyjściowy moment obrotowy: | 4400 Nm | Statyczne obciążenie osiowe: | 340 kN |
Statyczne obciążenie radykalne: | 130 kN | Silnik: | Silnik 24 V prądu stałego |

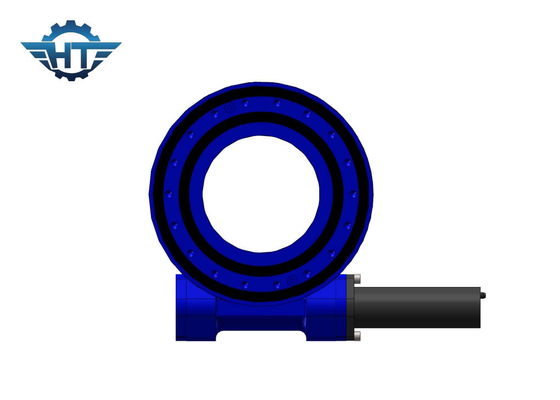

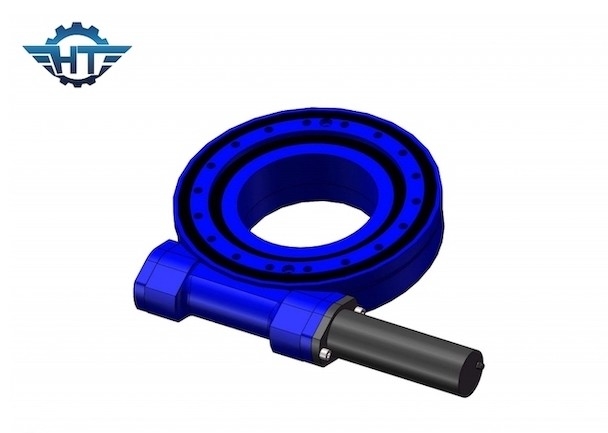

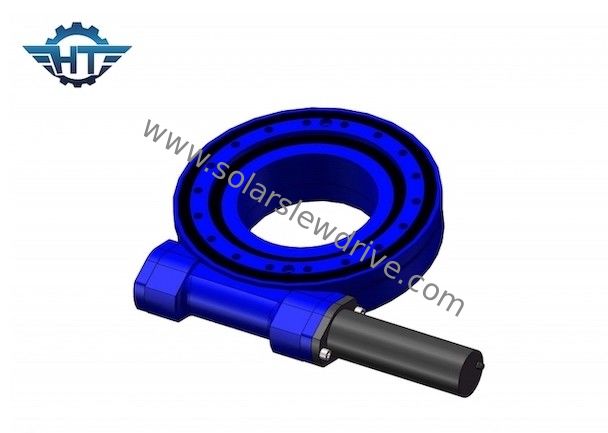

Worm Drive SE9 IP66 Solar Slew Drive do długotrwałego zewnętrznego systemu śledzenia PV
Napęd ślimakowy Napęd solarnyOpis
Napędy obrotowe mogą być stosowane w jednoosiowych systemach śledzenia zasilanych energią słoneczną.
Śledzenie jednoosiowe: Jak sama nazwa wskazuje, istnieje tylko jedna oś obrotu, która zmienia położenie i kąt panelu słonecznego, aby zmaksymalizować intensywność światła słonecznego prostopadłego do panelu słonecznego, poprawiając w ten sposób współczynnik konwersji fotowoltaicznej.Napęd obrotowy umożliwia systemowi fotowoltaicznemu osiągnięcie zmian kątowych.
Śledzenie pojedynczej osi można podzielić na: śledzenie pojedynczej osi poziomej, śledzenie pojedynczej osi pochylonej i śledzenie pojedynczej osi pionowej zgodnie z orientacją osi obrotu.Jednoosiowe napędy obrotowe są zwykle stosowane w jednoosiowych systemach śledzenia poziomego, jednoosiowych systemach śledzenia nachylonych oraz jednoosiowych systemach śledzenia pionowego.
Parametry SE9
Model | SE9 |
Stosunek | 61:1 |
Znamionowy moment obrotowy (Nm) | 4400 |
Maksymalny moment wyjściowy (3 s) (Nm) | 5612 |
Znamionowa prędkość obrotowa (RPM) | 0,03 |
Moment przechylania (Nm) | 16000 |
Moment trzymania (Nm) | 27200 |
Obciążenie osiowe (kN) | 60 |
Obciążenie promieniowe (kN) | 130 |
Efektywność | 40% |
Dokładność (°) | 0,1 |
Samoblokujący | TAk |
waga (kg) | 49 |
Otwory instalacyjne | 8*M16 |
Średnica koła środkowego | Φ 224 mm |
Wewnętrzny otwór | Φ198 mm |
Temperatura pracy | - 30℃ ~+80℃ (opcjonalny specjalny smar używany w chłodniejszych lub cieplejszych miejscach) |
Dopasowany motoreduktor | 24V, 2RPM, 134W, 180Nm, <5A |
Polityka gwarancyjna | Napęd obrotowy 5 lat, silnik 1 rok, możliwe przedłużenie gwarancji |
Nasze pakowanie i transport
Wszystkie napędy obrotowe zostaną zapakowane w drewnianą obudowę wolną od fumigracji.
Obsługuje transport morski, transport lotniczy, transport drogowy, ekspresowe, takie jak TNT, DHL, UPS, EMS, Fedex itp. W przypadku transportu próbek i małych ładunków.
Aplikacja
Nasz napęd obrotowy SE9 może być szeroko stosowany w systemach śledzenia słonecznego PV, CPV, STP, CSP i zastosowaniach budowlanych, takich jak dźwigi samochodowe, podnośniki, obrotnice, maszyny portowe, pojazdy modułowe, małe systemy wiatrowe i komunikacja satelitarna, transportery ciężkich ładunków, sprzęt do kontroli mostów, teleskopowa platforma robocza, wymagania dotyczące rotatora kosza, dźwig jachtowy, betoniarka, koparka itp. Możemy również dostarczyć wiele rozmiarów napędu obrotowego i łożysk obrotowych, silnik hydrauliczny i silnik prądu stałego pasujący do napędów obrotowych.
