Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | QT | Model: | VE9" |
|---|---|---|---|
| Przełożenie: | 61:1 | Znamionowy moment obrotowy: | 4300 Nm |
| Moment trzymania: | 27200 Nm | Moment przechylania: | 16000 Nm |
| Efektywność: | 40% | Wyjście kwadratowe: | Dostosowane |
| High Light: | Solar Slew Drive Single Axis,zamknięty dom Solar Slewing Drive,9-calowy Solar Slew Drive |
||

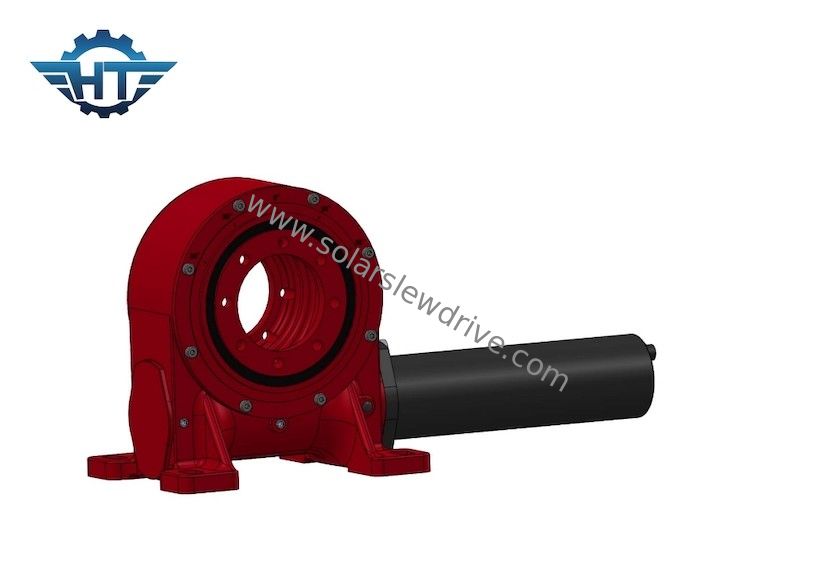

Zamknięty dom jednoosiowy 9-calowy napęd obrotowy do systemu śledzenia słońca
9-calowy opis napędu obrotowego
Reduktor ślimakowy (napęd obrotowy) to nowy rodzaj produktu obrotowego, zwykle nazywany również łożyskiem obrotowym.Zwykle składa się z ślimaka, łożyska wieńcowego, obudowy, silnika i innych elementów.
Ponieważ element rdzenia przyjmuje łożysko obrotowe (łożysko obrotowe), może jednocześnie przenosić siłę osiową, siłę promieniową i moment wywracający.W porównaniu z tradycyjnymi produktami obrotowymi, urządzenie z napędem obrotowym charakteryzuje się prostą instalacją, łatwą konserwacją i większą oszczędnością miejsca na instalację.Ten produkt może być szeroko stosowany w maszynach budowlanych i nowych polach energetycznych, takich jak ciężkie ciężarówki z platformą, dźwigi kontenerowe, dźwigi samochodowe, pojazdy latające i systemy wytwarzania energii słonecznej.
Dane techniczne napędu obrotowego modelu VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Zalety
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Twarde zatrzymanie w środku na wypadek nieprawidłowego działania systemu kontroli oprogramowania
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
5. Funkcja samoblokowania
6. Wyjście rury kwadratowej 110*110mm lub 94*94mm
