Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE7" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał przekładni ślimakowej: | 50Mn, 42CrMo | Model: | VE7 |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 7320 Nm |
| Moment trzymania: | 40 kNm | Moment przechylania: | 8000 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
| High Light: | Przekładnia z poziomym napędem obrotu,przekładnia z napędem obrotu VE7,jednoosiowy napęd z pierścieniem obrotowym |
||

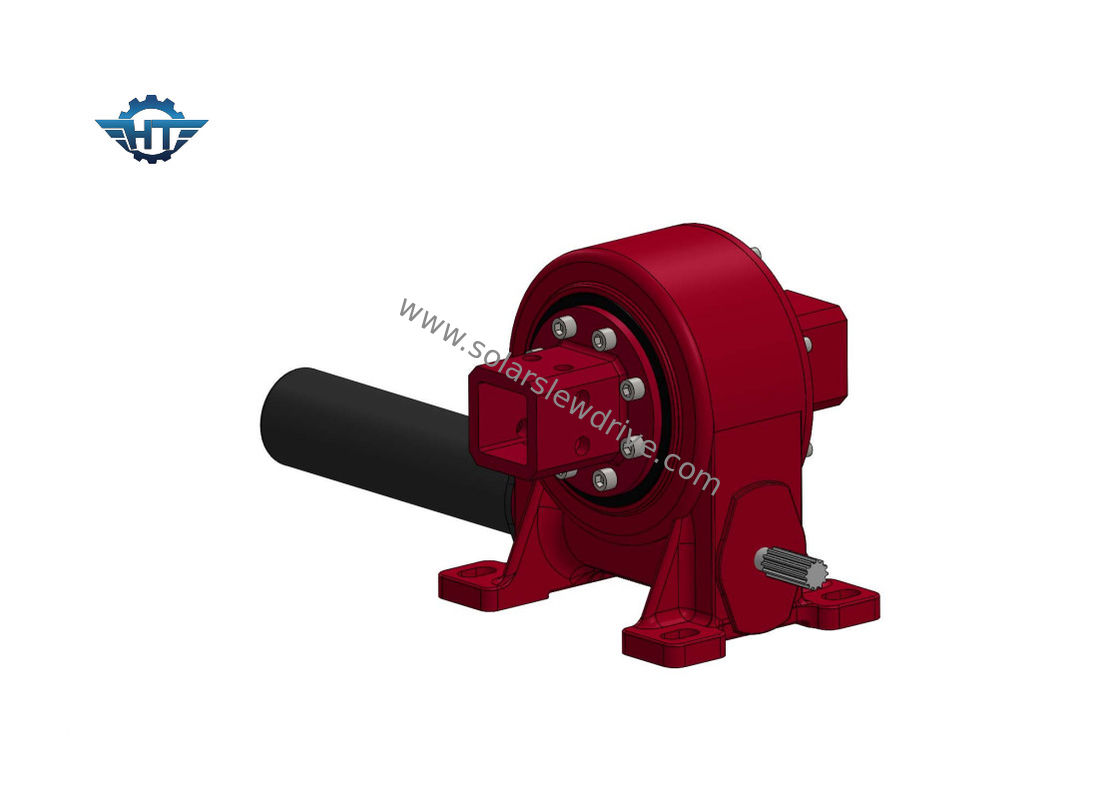

Przekładnia ślimakowa kopertująca VE7 do poziomego jednoosiowego systemu śledzenia energii słonecznej
Opis przekładni napędu obrotu VE7
Napęd obrotowy Hangtuo z dobrym epowielanie ślimak i przekładnia, zazębiające się z wielozębnym kontaktem, co powoduje, że napęd obrotowy z hWysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca.Jest samoblokujący i może obracać się o ±60°, (± 65 ° twardy stop wewnątrz).Jeśli potrzebne są większe zakresy, można je dostosować.
Dane techniczne napędu obrotowego serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Słowniczek kluczowych parametrów
Moment obrotowy przechylania:Moment ten jest obciążeniem grawitacyjnym pomnożonym przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli rzeczywisty moment obrotowy jest większy niż znamionowy moment obrotowy przechylający, napęd obrotu zostanie przewrócony.
Obciążenie promieniowe: Obciążenie prostopadłe do osi łożyska obrotowego
Obciążenie osiowe: Obciążenie równoległe do osi łożyska obrotowego
Moment trzymania: Jest to moment obrotowy wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem trzymania, jest również postrzegany jako moment zerwany.
Samoblokujący: Dopiero przy obciążeniu napęd obrotowy nie jest w stanie obrócić się w tył, co nazywa się samohamowaniem.
