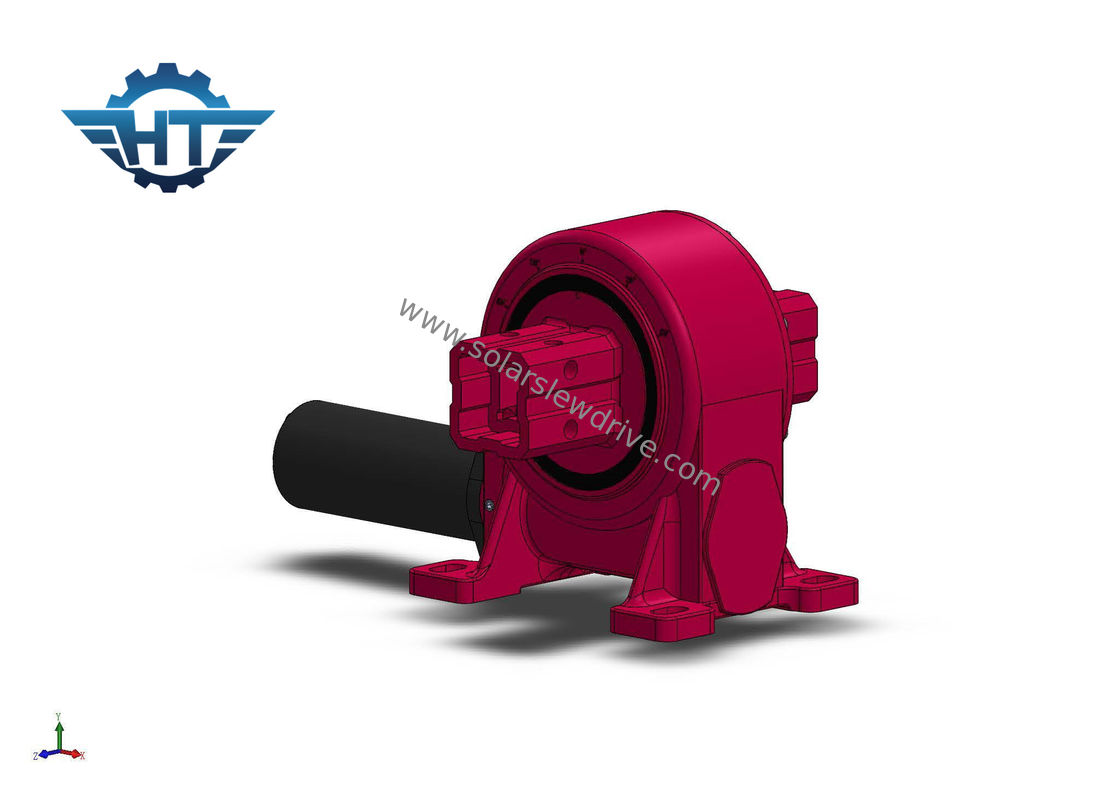

Przekładnia z napędem jednoosiowym VE5 z przekładnią planetarną o niskim luzie

Przekładnia z napędem jednoosiowym VE5 z przekładnią planetarną o niskim luzie

  • Przekładnia z napędem jednoosiowym VE5 z przekładnią planetarną o niskim luzie
  • Przekładnia z napędem jednoosiowym VE5 z przekładnią planetarną o niskim luzie
Przekładnia z napędem jednoosiowym VE5 z przekładnią planetarną o niskim luzie
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HANGTUO
Orzecznictwo: CE, ISO9001
Numer modelu: VE5
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: 145~226 USD/PC
Szczegóły pakowania: PUDŁO ZE SKLEJKI
Czas dostawy: 15~30 dni
Możliwość Supply: 12000 SZT/ROK
Kontakt
Szczegółowy opis produktu
Reduktor i silnik: VE5 i 24V Materiał: 42CRMN lub 50Mn
Podanie: Śledzenie paneli słonecznych Gwarancja: 5~10 lat
kolor: jako wymagane Rozmiar: Od 3 do 25 cali
Moduł: Moduł przekładni ślimakowej funkcja: IP66, długa żywotność
High Light:

Przekładnia z napędem jednoosiowym

,

przekładnia z napędem obrotowym o niskim luzie

,

przekładnia z napędem obrotowym o niskim luzie

VE5 Single Axis Solar Tracker Slew Drive Oś z przekładnią planetarną o niskim luzie



Opis napędu Slew



Napędy obrotowe są szeroko stosowane w systemie śledzenia słońca.Śledzenie elektrowni fotowoltaicznych obejmuje płaskie połączenie jednoosiowe, ukośne połączenie jednoosiowe, ukośne połączenie jednoosiowe i dwuosiowy system śledzenia.





Zastosowania napędów obrotowych



1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 dla płaskiego połączenia jednoosiowego.Ten rodzaj systemu jest odpowiedni dla szerokości geograficznych poniżej 30 stopni i nachyleń gruntu poniżej 12 stopni.

Przekładnia z napędem jednoosiowym VE5 z przekładnią planetarną o niskim luzie 0



2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 napęd obrotowy do ukośnego połączenia osi.Ten rodzaj jest odpowiedni dla systemów o średnich i dużych szerokościach geograficznych, grunt musi być w przybliżeniu płaski.

Przekładnia z napędem jednoosiowym VE5 z przekładnią planetarną o niskim luzie 1



3. Napędy obrotowe SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 do skośnej jednostki jednoosiowej.Ten rodzaj systemu jest odpowiedni dla średnich i dużych szerokości geograficznych.

Przekładnia z napędem jednoosiowym VE5 z przekładnią planetarną o niskim luzie 2



4. Napęd obrotowy SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 do podwójnego systemu śledzenia słońca.Tego rodzaju systemy są odpowiednie dla każdego rodzaju ukształtowania terenu.

Przekładnia z napędem jednoosiowym VE5 z przekładnią planetarną o niskim luzie 3



Cechy



1. Obróć od 0~180°

2. Podłącz silnik napędowy po lewej lub prawej stronie

3. Smar został napełniony przed fabryką

4. Prosta instalacja

5. Racjonalne wykorzystanie przestrzeni

6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny

7. Łatwa i płynna metoda uruchamiania i zatrzymywania

8. Wysoki moment podtrzymania, odpowiedni do montażu pionowego

9. Niskie koszty utrzymania



Parametry wydajności pionowego napędu obrotowego IP66 serii VE



Model Stosunek Znamionowy wyjściowy moment obrotowy Moment przechylania Obciążenie osiowe Obciążenie promieniowe Moment trzymania Efektywność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3" 31:1 300 1500 3,6 15 7000 40% ≤0,1 tak 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0,1 tak 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0,1 tak 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0,1 tak 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0,1 tak 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0,1 tak 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0,1 tak 78 kg
17" 102:1 9460 67000 142 390 53040 40% ≤0,1 tak 105 kg
21" 125:1 16000 89000 337 640 65000 40% ≤0,1 tak 185 kg
25" 150:1 21450 112000 476 950 89000 40% ≤0,1 tak 244 kg
