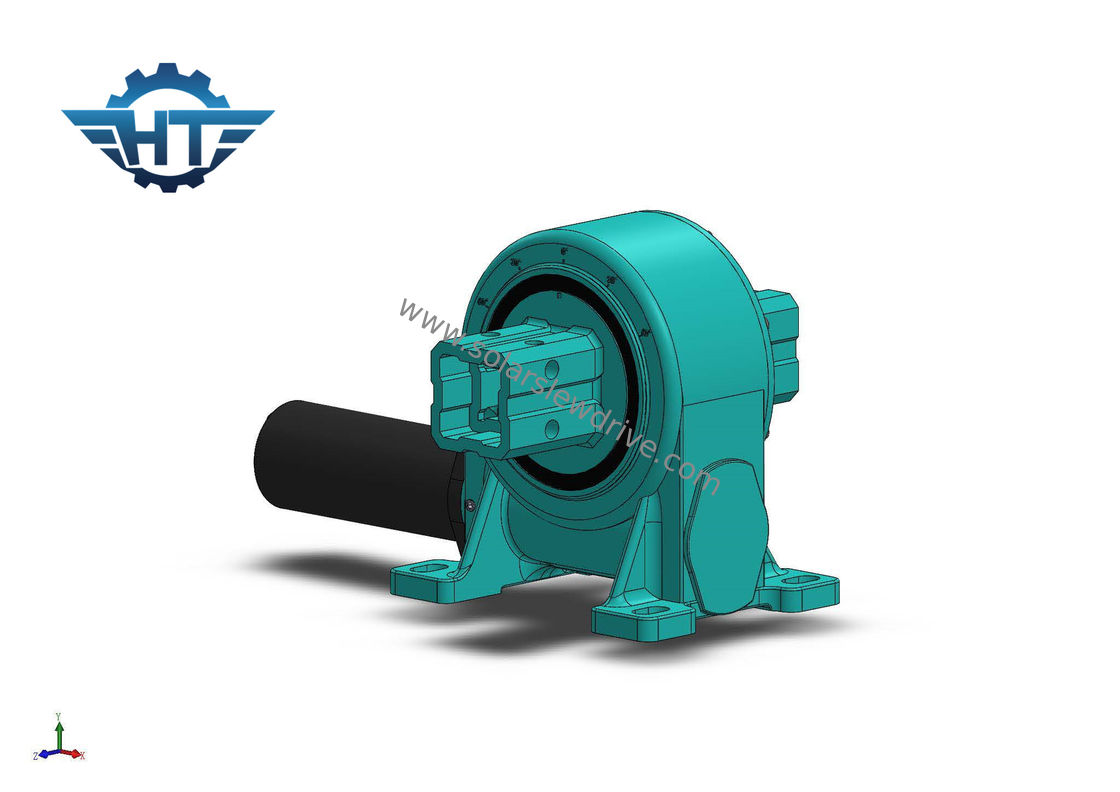

Obwiednia przekładni ślimakowej z pojedynczą osią PV Solar Slew Drive 42CrMo Materiał

Obwiednia przekładni ślimakowej z pojedynczą osią PV Solar Slew Drive 42CrMo Materiał

  • Obwiednia przekładni ślimakowej z pojedynczą osią PV Solar Slew Drive 42CrMo Materiał
  • Obwiednia przekładni ślimakowej z pojedynczą osią PV Solar Slew Drive 42CrMo Materiał
Obwiednia przekładni ślimakowej z pojedynczą osią PV Solar Slew Drive 42CrMo Materiał
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HANGTUO
Orzecznictwo: CE, ISO9001
Numer modelu: VE5
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: 145~226 USD/PC
Szczegóły pakowania: PUDŁO ZE SKLEJKI
Czas dostawy: 15 ~ 30 DNI
Możliwość Supply: 12000 SZT/ROK
Kontakt
Szczegółowy opis produktu
Typ napędu obrotowego: Przekładnia ślimakowa zapobiegająca luzom Materiał robaka: 42CrMo/50Mn
Podanie: Fotowoltaiczny układ słoneczny Życie w terenie: 30 lat
Kolor: Wymagany klient Rozmiar: 3 cale - 25 cali
Silnik: 24V/12V/48V DC Funkcja: Niskie koszty utrzymania
High Light:

Jednoosiowy napęd solarny PV

,

kopertujący napęd ślimakowy Solar Slew Drive

,

napęd ślimakowy 42CrMo Solar Slew Drive

Obwiednia przekładni ślimakowej Single Axis Solar Tracker Slew Drive dla fotowoltaiki słonecznej



Elektryczny napęd obrotuDopis



Elektryczny napęd obrotu jest głównie projektowany i stosowany w torach elektrowni fotowoltaicznych.takich jak poziomy system śledzenia pojedynczej osi, system śledzenia dużego powiązania, system śledzenia ukośnego jednoosiowego powiązania, system śledzenia ukośnego jednoosiowego i system śledzenia dwuosiowego.



1. Płaskie połączenie jednoosiowe

Nadaje się do szerokości geograficznych poniżej 30 stopni i nachyleń gruntu poniżej 12 stopni.

Obwiednia przekładni ślimakowej z pojedynczą osią PV Solar Slew Drive 42CrMo Materiał 0



2. Ukośne połączenie jednoosiowe

Odpowiednie dla średnich i dużych szerokości geograficznych, grunt musi być w przybliżeniu płaski.

Obwiednia przekładni ślimakowej z pojedynczą osią PV Solar Slew Drive 42CrMo Materiał 1



3. Skośna jednostka jednoosiowa

Nadaje się do średnich i dużych szerokości geograficznych.

Obwiednia przekładni ślimakowej z pojedynczą osią PV Solar Slew Drive 42CrMo Materiał 2



4. Podwójna oś

Obwiednia przekładni ślimakowej z pojedynczą osią PV Solar Slew Drive 42CrMo Materiał 3



Cechy



1. Obróć od ± 60 °

2. Podłącz silnik napędowy po lewej lub prawej stronie

3. Smar został napełniony przed fabryką

4. Prosta instalacja

5. Racjonalne wykorzystanie przestrzeni

6. Bieg jest samoblokujący;

7. Łatwa i płynna metoda uruchamiania i zatrzymywania

8. Wysoki moment podtrzymania, odpowiedni do montażu pionowego

9. Niskie koszty utrzymania

10. 30-letnie życie w terenie



Parametry wydajności pionowego napędu obrotu



Model Stosunek Znamionowy wyjściowy moment obrotowy Moment przechylania Obciążenie osiowe Obciążenie promieniowe Moment trzymania Efektywność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3" 31:1 300 1500 3,6 15 7000 40% ≤0,1 tak 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0,1 tak 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0,1 tak 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0,1 tak 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0,1 tak 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0,1 tak 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0,1 tak 78 kg
17" 102:1 9460 67000 142 390 53040 40% ≤0,1 tak 105 kg
21" 125:1 16000 89000 337 640 65000 40% ≤0,1 tak 185 kg
25" 150:1 21450 112000 476 950 89000 40% ≤0,1 tak 244 kg
