Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | 9 cali |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 100~380/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15~45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Struktura: | Kompaktowa skrzynia biegów | Model: | VE9 |
---|---|---|---|
Przełożenie: | 61:1 | Efektywność: | 40% |
Dokładny: | ≤ 0,1 | Kierowca: | Silnik elektryczny |
Kolor: | Zgodnie z prośbą | Moment trzymania: | 39000~85000 Nm |
High Light: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm Slew drive dla solar tracker |
Standardowe wymiary przekładni ślimakowej Solar Tracker Slew Drive dla energii słonecznej
Opis przekładni redukcyjnej
Hangtuo, położone w Changzhou w Chinach, tylko 30 minut pociągiem od międzynarodowego lotniska w Szanghaju.Posiadamy bogatą i ekspercką wiedzę z zakresu projektowania, rozwoju i produkcji napędów obrotowych.Mamy ponad 10-letnie doświadczenie.Nasz zespół specjalizuje się w badaniach i rozwoju w tej konkretnej dziedzinie.Nasze doświadczenie obejmuje dziedziny technologii śledzenia systemów fotowoltaicznych, inżynierii mechanicznej, technologii napędów obrotowych.

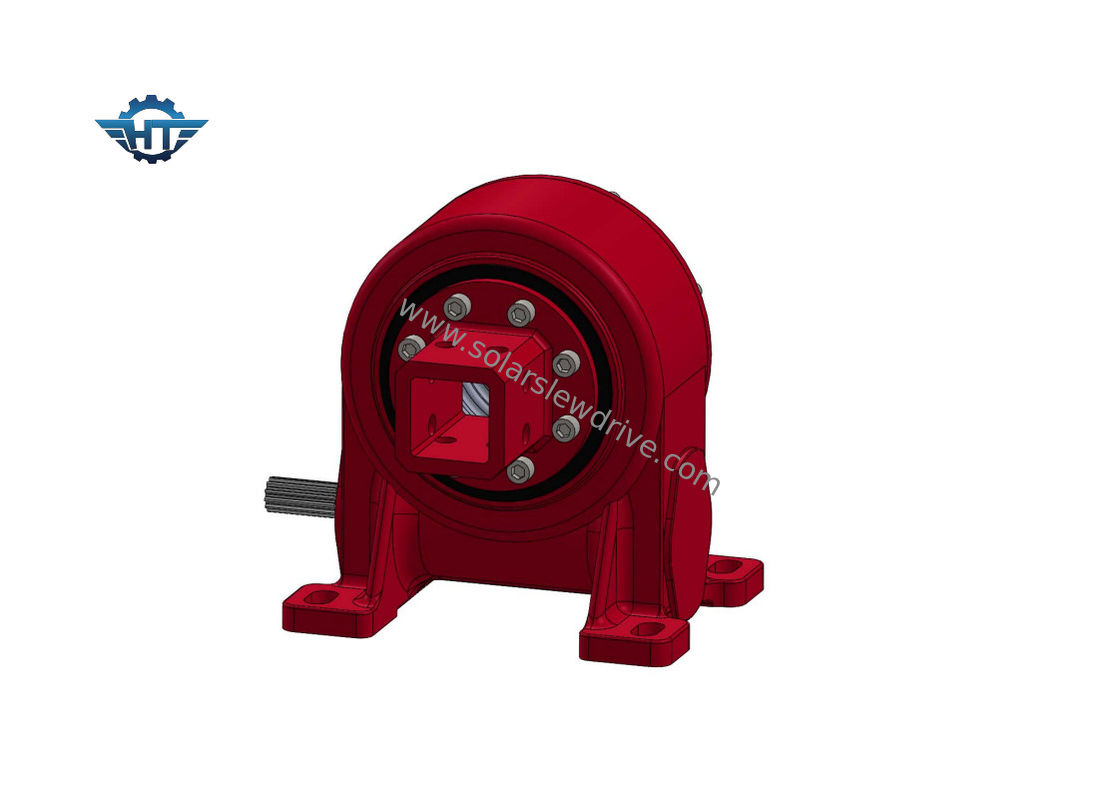

Zdjęcie napędów obrotowych VE7
Nasze atuty
Szybkie czasy reakcji
Wieloletnie doświadczenie w inteligentnym sterowaniu procesami w produkcji masowej oraz w rozwoju produktów zorientowanych na klienta.
Przewaga produktu
Napęd obrotowy (typ zamknięty, typ pionowy, typ dwuosiowy, typ precyzyjny) Ślimakowy napęd klepsydrowy oparty jest na łożysku obrotowym z silnym momentem obrotowym przechylającym i statyczną funkcją samoblokowania.Duża powierzchnia styku zęba została zaprojektowana specjalnie do napędzania dużych obciążeń.
Stabilna jakość
Skonfiguruj krytyczne punkty kontroli jakości, łącznie 9 pozycji w zakładzie.Tworzymy krytyczne punkty kontroli jakości, wykonujemy instrukcje kontroli jakości w celu ścisłej kontroli w kluczowym procesie.Stosujemy wysoką precyzję i kalibrację mierników pomiarowych.
Testowanie
Zaawansowane urządzenie pomiarowe
Pomiar należy skalibrować, sprawdzić i można używać tylko kwalifikowanego miernika.
Karta techniczna napędów obrotowych serii VE
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
W celu uzyskania dalszych szczegółowych parametrów technicznych produktu prosimy o kontakt w celu uzyskania katalogu produktów i szczegółowych rysunków sprzedażowych.
Podanie
Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
