Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | 145~226 USD/PC |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 30 DNI |
| Możliwość Supply: | 12000 SZT/ROK |
| Rodzaj: | Mechanizm ślimakowy | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Podanie: | System energii słonecznej | Gwarancja: | 10 lat |
| Kolor: | Wymagany klient | Funkcja: | Długie życie |
| Silnik: | 24V | ||
| High Light: | Przekładnia ślimakowa z napędem kopertowym,przekładnia z napędem obrotowym 50Mn,elektryczny napęd ślimakowy z kopertą |
||

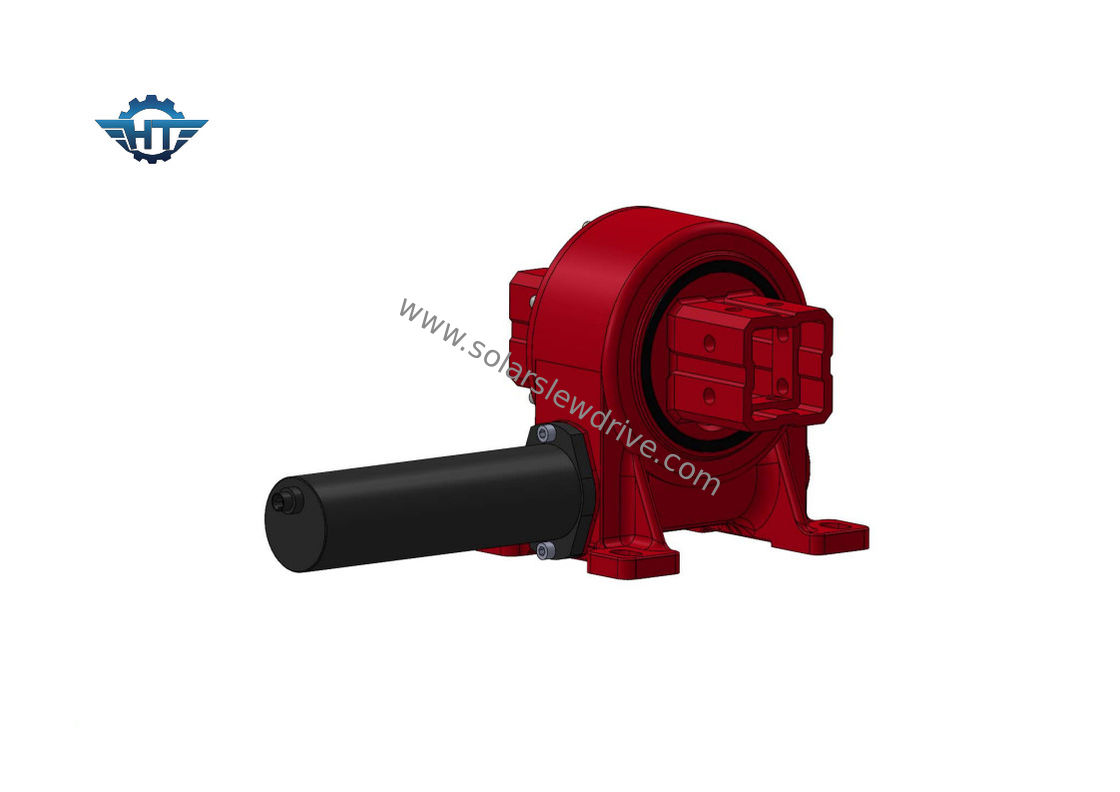

5. Przekładnia ślimakowa z napędem ślimakowym VE5 z silnikiem do systemu śledzenia słonecznego
Opis samoblokującej przekładni ślimakowej
Skoncentrowana elektrownia słoneczna Fresnela jest rodzajem systemu śledzenia słońca CSP.Zasada działania jest podobna do wytwarzania energii fototermicznej typu korytowego, z wyjątkiem tego, że zamiast lustra zastosowano kondensator struktury Fresnela.To sprawia, że jest stosunkowo niedrogi, ale wydajność jest odpowiednio zmniejszona.
Ponieważ taki system ma tylko kilka razy koncentrację, jakość podgrzewanej pary wodnej nie jest wysoka, przez co roczna sprawność energetyczna całego systemu może osiągnąć tylko około 10%;ale ze względu na prostą konstrukcję układu i bezpośrednie wykorzystanie nośnika ciepła do wytwarzania pary, koszty jego budowy i utrzymania są również stosunkowo niskie.
Cechy
1. Obróć o 360°
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. Smar został napełniony przed fabryką
4. Prosta instalacja i racjonalne wykorzystanie przestrzeni
5. Samoblokująca przekładnia ślimakowa
6. Łatwa i płynna metoda uruchamiania i zatrzymywania
7. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
8. Niskie koszty utrzymania
Wykres wydajności napędu obrotu serii VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
