Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE7" |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15~45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Materiał: | 50Mn, 42CrMo | Model: | VE7 |
---|---|---|---|
Przełożenie: | 57:1 | Maksymalny moment wyjściowy: | 5060 Nm |
Moment trzymania: | 40 kNm | Moment przechylania: | 5 kNm |
Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
High Light: | Przekładnia ślimakowa kopertująca napęd obrotu,mały napęd silnika 24VDC,przekładnia ślimakowa otaczająca napęd słoneczny |

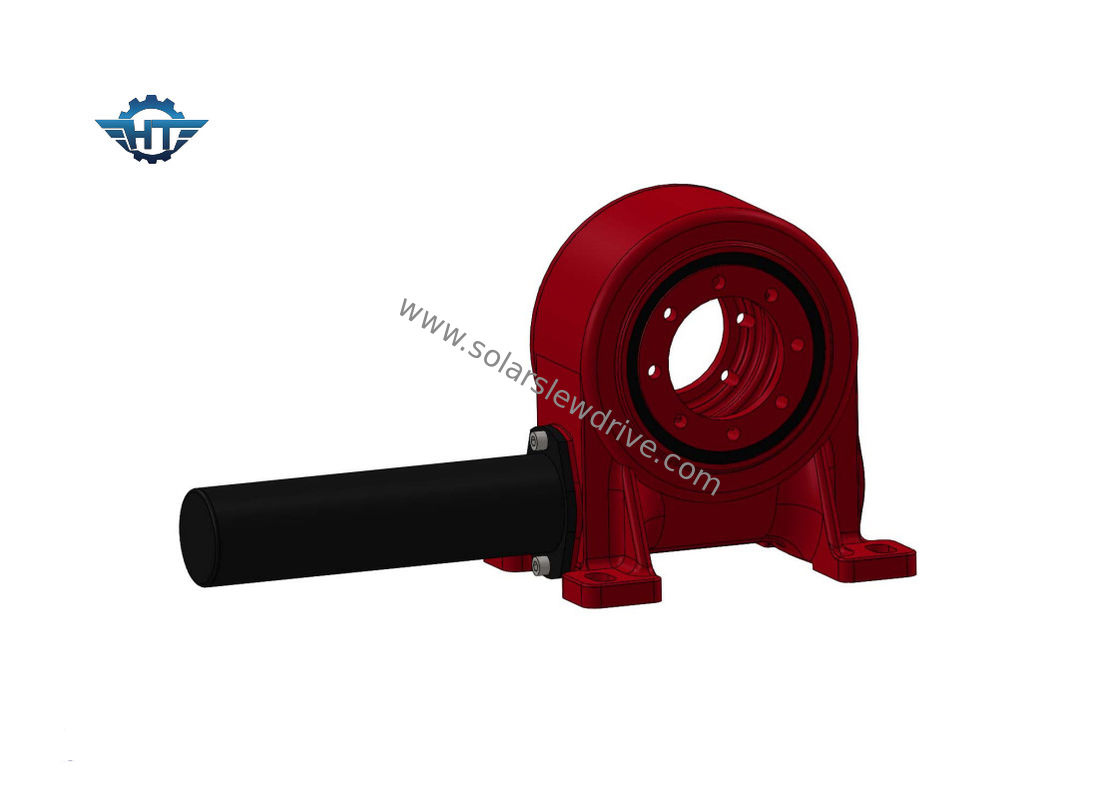

Redukcja napędu ślimakowego osłaniającego przekładnię ślimakową dla systemu śledzenia słonecznego z silnikiem 24 V DC
Opis napędu przekładni ślimakowej
Nasz standard produkcyjny jest zgodny z normą dotyczącą maszyn przemysłowych, a także uznano za wydajne systemy zarządzania jakością (QMS) ISO 9001: 2015.
Poświęcamy się badaniom i rozwojowi niestandardowego napędu obrotowego o wysokiej precyzji, specjalnym przeznaczeniu i niestandardowych wymaganiach.Dzięki wysokiej jakości surowców i wysokiej wydajności produkcji możemy dostarczać produkty klientom tak szybko, jak to możliwe i skrócić czas oczekiwania klientów na produkty.
Nasza wewnętrzna kontrola jakości obejmuje pierwszą inspekcję, wzajemną inspekcję, kontrolę jakości w trakcie procesu i kontrolę wyrywkową w celu zapewnienia jakości produktu.I mamy kompletny sprzęt testujący i zaawansowaną metodę testowania.
Mamy również silny zespół obsługi posprzedażnej, terminowo rozwiązujemy problemy klientów, aby zapewnić klientom różnorodne usługi.
Cechy
1. Zestaw przekładni ślimakowej może obracać się o ± 60 stopni lub 360 stopni
2. Możesz podłączyć silnik napędowy z lewej lub prawej strony
3. Podczas instalacji nie ma potrzeby regulacji luzu przekładni
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samohamowna, dlatego hamulec nie jest konieczny
7. Napędy obrotowe o wysokiej dokładności są opcjonalne
9. Stopień ochrony IP66
Nasze usługi i siła
1. Surowiec od sprawdzonych dostawców;
2. Proces produkcji jest ściśle zgodny z systemem zarządzania jakością ISO9001.
3. Ścisła kontrola jakości w trakcie procesu i 100% kontrola gotowego produktu przed dostawą;
4. Kontrole produktów stron trzecich są dopuszczalne na życzenie klienta.
5.Przyjęcie standaryzowanego procesu projektowania produktu oraz APQP, PPAP, FEMA do analizy aplikacji.
6. Usługa OEM
6.1 Dostarczamy produkty standardowe i produkty niestandardowe;
6.2 Zapewniamy niestandardowe próbki, niestandardowe rysunki, mapowanie od drzwi do drzwi i inne usługi;
6.3 Świadczymy pełen zakres usług, w tym projektowanie, przetwarzanie, pakowanie, transport itp.
Pakowanie i wysyłka
1. Napełnianie olejem nierdzewnym
2. Pakowanie z warstwami ochronnymi
3. Naprawiono w skrzynce ze sklejki, palecie, stalowej ramie
Data techniczna serii pionowej
Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
