Przekładnia ślimakowa SE3 Przekładnia ślimakowa z napędem ślimakowym Ochrona IP66

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HangTuo
Orzecznictwo:	CE, ISO9001
Numer modelu:	SE3"

Zapłata:

Minimalne zamówienie:	1 kawałek
Cena:	USD 200~300/ pc
Szczegóły pakowania:	pudło ze sklejki
Czas dostawy:	15 ~ 45 dni
Zasady płatności:	L/C, T/T, Western Union
Możliwość Supply:	2000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Model:	SE3	Rodzaj:	Robak i sprzęt
Kolor:	Zgodnie z prośbą	Przełożenie:	31:1
OEM:	Do dyspozycji	Materiał:	QT i 42CRMO
Certyfikat:	ISO9001, CE	Obraz:	Do dyspozycji
High Light:	Przekładnia napędu obrotu SE3 , przekładnia napędu obrotu IP66 , napęd obrotu koperty z przekładnią ślimakową

SE3 Worm Gear Envelope Solar Slew Drive z ochroną IP66 dla zewnętrznego systemu śledzenia słońca

Opis napędu obrotu przekładni ślimakowej

Wraz z poprawą technologii coraz więcej napędów obrotowych wykorzystuje technologię ślimaka klepsydrowego, w której ślimak jest tak ukształtowany, aby angażować więcej zębów w przekładnię, co poprawia moment obrotowy i zmniejsza luz.

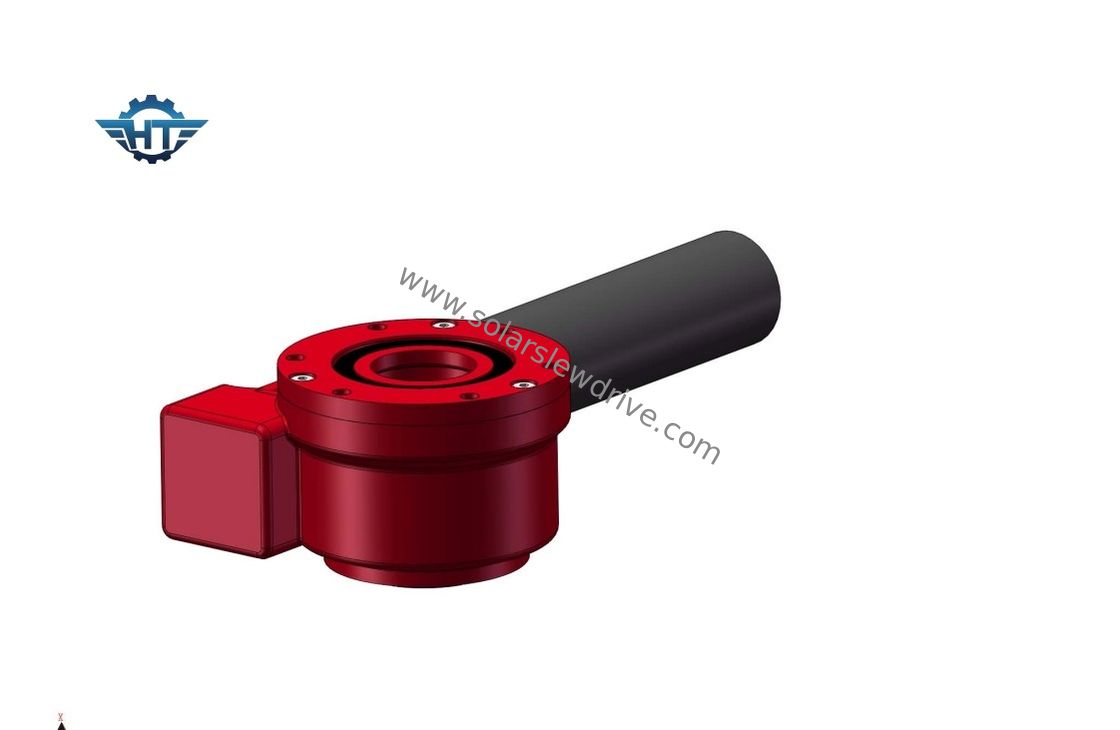

Przekładnia ślimakowa SE3 Przekładnia ślimakowa z napędem ślimakowym Ochrona IP66 0

To zwiększone zazębienie zębów skutkuje większą wytrzymałością, wydajnością i trwałością. W napędzie obrotowym zastosowano standardową technologię ślimakową, w której ślimak na poziomie, przełożenie prędkości wału zależy od stosunku liczby zwojów na ślimaku do liczby zęby w przekładni ślimakowej.

Występ serii SE

Model	Stosunek	Znamionowy moment obrotowy (Nm)	Moment przechylania (Nm)	Moment trzymania (Nm)	Obciążenie osiowe (kN)	Obciążenie promieniowe (kN)	Efektywność	Dokładność (°)	Samoblokujący	waga (kg)
1”	32:1	400	1000	1800	22	12	40%	≤0,1	tak	6
3”	31:1	600	1500	3000	30	16	40%	≤0,1	tak	8
5”	37:1	800	6000	9200	68	27	40%	≤0,1	tak	12
7”	57:1	2000	13500	13200	132	58	40%	≤0,1	tak	21
9”	61:1	4400	45000	30800	340	130	40%	≤0,1	tak	49
12”	78:1	5800	54400	40560	480	190	40%	≤0,1	tak	61
14”	85:1	6550	68000	54200	680	230	40%	≤0,1	tak	63
17”	102:1	9400	135600	65040	980	390	40%	≤0,1	tak	105
21”	125:1	16000	203400	81000	1600	640	40%	≤0,1	tak	149
25”	150:1	21000	271160	89000	2400	950	40%	≤0,1	tak	204

Instalacja napędu Slew

1. Oczyścić konstrukcję montażową np. ze spawania, galwanizacji, pozostałości, brudu itp.

2. Podnieś napęd obrotu za pomocą śrub oczkowych.

3. Napęd obrotu powinien być montowany w stanie nieobciążonym.

4.W celu uniknięcia odchyleń między siłami dokręcania śrub należy postępować zgodnie z następującą procedurą.

5. Nałóż płyn do blokowania gwintów na gwinty.

6. Połóż płyn blokujący gwint na szczelinie gwintu, żądając pełnego dopasowania części.

7. Wstępnie napiąć śruby na krzyż.Zobacz ogólny wzór na poniższym szkicu, w jaki sposób śruby uzyskują moment obrotowy w kolejności poprzecznej.Zacznij od pierścienia wewnętrznego lub zewnętrznego.Dokręcić wszystkie śruby na krzyż do 30% momentu dokręcania.Następnie powtórzyć moment dokręcania w poprzek do 80% momentu dokręcania.Na koniec dokręć poprzecznie do 100% momentu dokręcania.

Podanie

Istnieje wiele zastosowań, w których można zastosować napęd obrotowy, przede wszystkim dlatego, że dobrze nadaje się do zastosowań wymagających obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędów obrotowych obejmują między innymi:
1. Lokalizator słoneczny
2. Turbiny wiatrowe
3. Winda męska
4. Maszyny hydrauliczne
5.Ładowarka teleskopowa
6. Koparka
7.Podnośnik
8. Żuraw
9. Sprzęt wiertniczy
10.Sprzęt wojskowy
