Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE3 |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 100~1100/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Obrotowy silnik napędowy: | 24VDC | Funkcjonować: | Zwiększ moment obrotowy |
---|---|---|---|
Funkcja ochrony: | W załączeniu | Rodzaj: | Obrotowy napęd |
Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
Podanie: | Przemysłowy system zasilania energią słoneczną | Kolor: | Wymagany klient |
High Light: | Solar Tracker Small Slew Drive,VE3 Small Slew Drive,VE3 Solar Slew Drive |

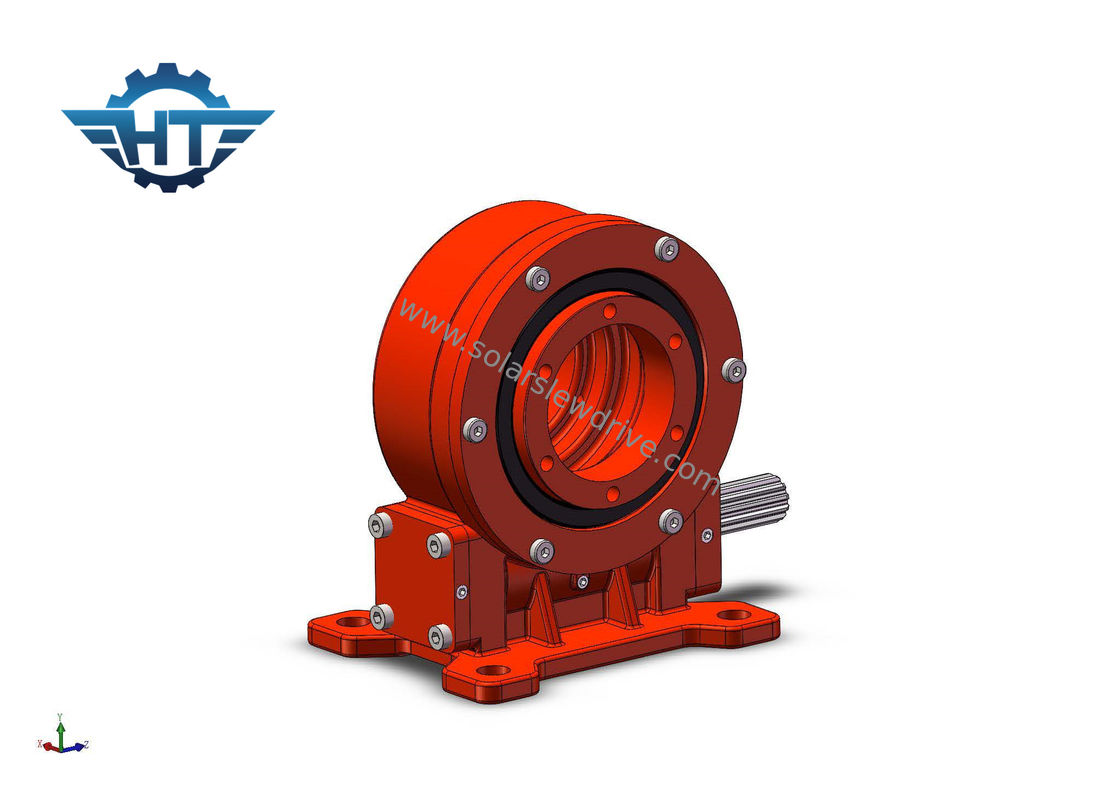

VE3 Enveloping Worm Gear Single Axis Solar Tracker Slew Drive, zasilany silnikiem przekładniowym 24 VDC
Opis skrzyni biegów z napędem obrotowym
Przekładnie obrotowe są napędzane technologią ślimaka klepsydrowego, która zapewnia maksymalny moment obrotowy przekładni i płynny obrót.
Oferujemy różne modele napędów obrotowych o różnej nośności momentu.
Standardowe napędy obrotowe są wyposażone w otwartą obudowę i pojedynczy samoblokujący wałek ślimakowy klepsydrowy.
Gdy wejście źródła zasilania zostanie przywrócone do położenia neutralnego, wał ślimakowy zablokuje obciążenie w odpowiedniej pozycji bez konieczności stosowania zewnętrznego urządzenia hamującego.
Zastosowania łożysk obrotowych
Typowe zastosowania napędów obrotowych obejmują przemysł słoneczny, dźwigi samochodowe, podnośniki osobowe i sprzęt komunalny, osprzęt hydrauliczny, wyposażenie narzędzi olejowych, dźwigi morskie, ładowarki opon, koparki i podnośniki samochodowe, ale napędy obrotowe są używane w wielu innych zastosowaniach wymagających utrzymywania ładunku i zdolność rotacji.
Parametry eksploatacyjne łożyska stykowego VE
Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (Nm) | Moment przechylania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja | IP | Samoblokujący | Waga (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | tak | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | tak | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | tak | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | tak | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | tak | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | tak | 65 kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | tak | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | tak | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | tak | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | tak | 251 kg |
