Hydrauliczny napęd obrotowy o dużym obciążeniu Se14 do samobieżnego transportera modułowego

Hydrauliczny napęd obrotowy o dużym obciążeniu Se14 do samobieżnego transportera modułowego

  • Hydrauliczny napęd obrotowy o dużym obciążeniu Se14 do samobieżnego transportera modułowego
  • Hydrauliczny napęd obrotowy o dużym obciążeniu Se14 do samobieżnego transportera modułowego
Hydrauliczny napęd obrotowy o dużym obciążeniu Se14 do samobieżnego transportera modułowego
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE14 "
Zapłata:
Minimalne zamówienie: 1 kawałek
Cena: USD 280~504 / pc
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L / C, T / T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo Model: SE14 "
Przełożenie: 85: 1 Znamionowy moment wyjściowy: 6550Nm
Holding Torque: 68000 Nm Moment obrotowy: 54200Nm
Wydajność: 40% Standardowy kolor: RAL 9006
Obciążenie osiowe: 680 kN Obciążenie promieniowe: 230 kN
High Light:

hydrauliczny napęd obrotu o dużym obciążeniu

,

hydrauliczny napęd obrotu se14

,

hydrauliczny napęd obrotu dwuosiowego

Opis produktu



Hydrauliczna platforma samobieżna

SPMT jest skrótem od Samobieżnego transportera modułowego i jest znany jako samobieżny transporter modułowy, znany również jako samobieżny hydrauliczny platforma.Stosowany głównie w transporcie ciężkich, dużych, wysokich, specjalnych konstrukcji, jego zalety to przede wszystkim elastyczny, łatwy załadunek i rozładunek, w zależności od objętości i masy przewoźnika, szeregowe równoległe swobodne kombinacje, maksymalny rekord transportu ponad 15 000 ton.SPMT jest szeroko stosowany w produkcji sprzętu, przemyśle naftowym, chemicznym, naftowym, budowie mostów i innych dziedzinach.



W skrócie „cross-car”.Specjalna maszyna używana w terminalach kontenerowych lub na placu.Może być używany do transportu poziomego kontenerów, a także do oznakowania stoczni, a także jako różne pojazdy do wymiany, jest maszyną wielofunkcyjną.Podczas transportu poziomego prędkość wynosi na ogół 23 km/h;Do 32 km.Charakteryzuje się dobrą mobilnością i małym promieniem obrotu pojazdu;Dostępne są wózki poprzeczne jedno-, dwu-, trzy- i czteropoziomowe o pojemności hałdy.Ilustracja pokazuje, że jednowarstwowe pojazdy do transportu poprzecznego są używane głównie do przeładunku poziomego, nie można układać kontenerów w stosy, ale można je wymienić na podwoziu lub pojazdach szynowych, ich stabilność jest lepsza, można poprawić prędkość.



Cechy



1. Typ zęba: ząb spiralny
2. Obciążenie łożyska: lekkie obciążenie
3. Typ napędu: napęd silnikowy

4. Moduł: 5/3,75
5. Liczba wałów ślimakowych: 1
6. Przełożenie: 85: 1
7. Wydajność: 40%
8. Samoblokujące koła zębate: TAK
9 Waga: 63 kg

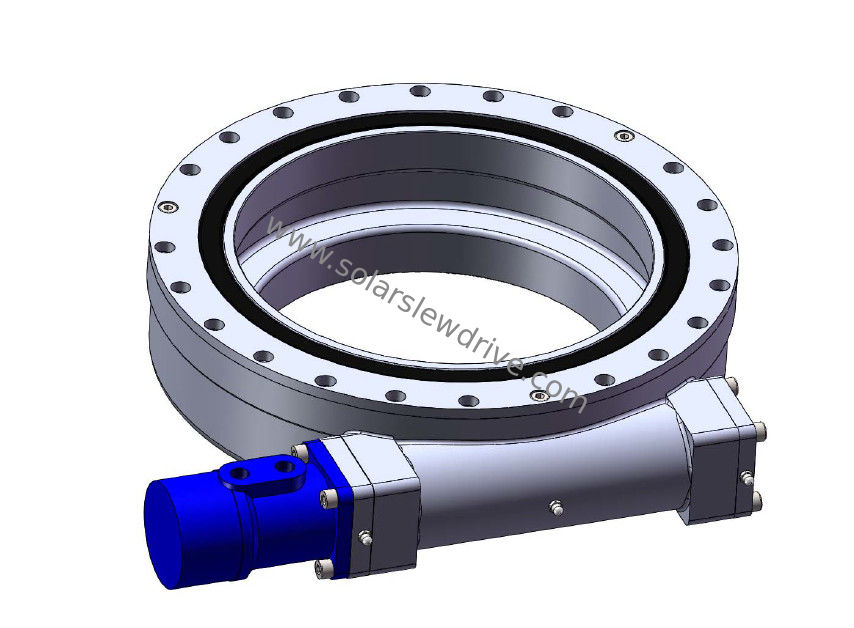

Hydrauliczny napęd obrotowy o dużym obciążeniu Se14 do samobieżnego transportera modułowego 0



Moment obrotowy przechylania:Moment ten jest obciążeniem grawitacyjnym pomnożonym przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli rzeczywisty moment obrotowy jest większy niż znamionowy moment obrotowy przechylający, napęd obrotu zostanie przewrócony.

Obciążenie promieniowe:Obciążenie prostopadłe do osi łożyska obrotowego

Obciążenie osiowe: Obciążenie równoległe do osi łożyska obrotowego

Moment trzymania:Jest to moment obrotowy wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem trzymania, jest również postrzegany jako moment zerwany.

Samoblokujący: Dopiero przy obciążeniu napęd obrotowy nie jest w stanie obrócić się w tył, co nazywa się samohamowaniem.



Dane techniczne



Parametry wydajności modelu SE
Model Znamionowy moment obrotowy (Nm) Moment trzymania (Nm) Moment przechylania (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Stosunek Wydajność Precyzja (stopień) IP Temperatura pracy (℃) Samoblokujący waga (kg)
1" 400 1000 1800 22 12 28:1 43% ≤0,1 66 -30~+120 tak 6
3" 600 1500 3000 30 16 31:1 43% ≤0,1 66 -30~+120 tak 8
5" 800 6000 4700 68 27 37:1 43% ≤0,1 66 -30~+120 tak 12
7" 2000 13500 7100 132 58 57:1 43% ≤0,1 66 -30~+120 tak 21
9" 4400 45000 30800 340 130 61:1 43% ≤0,1 66 -30~+120 tak 49
12" 5800 54400 40560 480 190 78:1 43% ≤0,1 66 -30~+120 tak 61
14" 6550 68000 54200 680 230 85:1 43% ≤0,1 66 -30~+120 tak 63
17" 9400 135600 65040 980 390 102:1 43% ≤0,1 66 -30~+120 tak 105
21" 16000 203400 81000 1600 640 125:1 43% ≤0,1 66 -30~+120 tak 149
25" 21000 271160 89000 2400 950 150:1 43% ≤0,1 66 -30~+120 tak 204



Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
