Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE14 " |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 330~360/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Numer modelu: | SE14 | Holding Torque: | 54200 Nm |
---|---|---|---|
Moment obrotowy: | 68000 Nm | Moment wyjściowy: | 6550 Nm |
Statyczne obciążenie osiowe: | 680 kN | Statyczne obciążenie radykalne: | 230 kN |
Surowiec: | 50Mn, 42CrMo | waga: | 63 Kg |
High Light: | napęd ślimakowy do trackera słonecznego,przekładnia hydrauliczna z przekładnią ślimakową,przekładnia hydrauliczna z napędem obrotowym w zamkniętej obudowie |

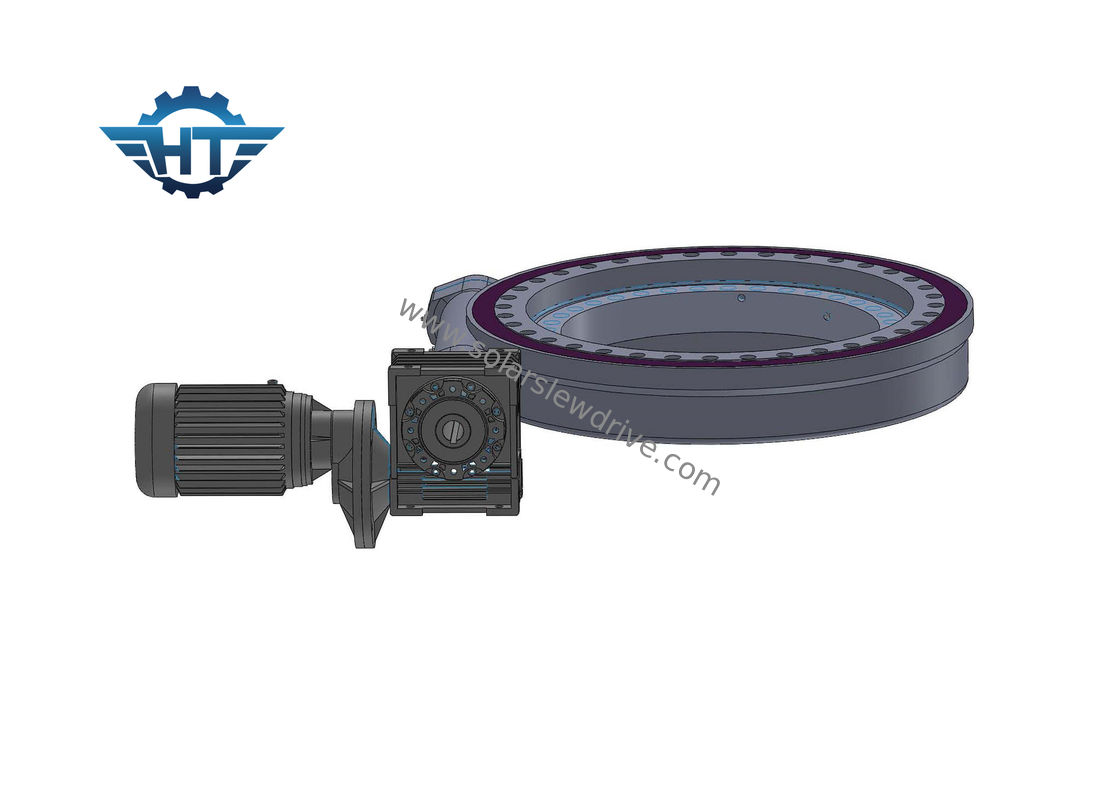

SE14 Hydrauliczna przekładnia ślimakowa z przekładnią ślimakową z zamkniętą obudową do trackerów słonecznych
Opis produktu
Standardowe napędy obrotowe są wyposażone w otwartą obudowę, podczas gdy otwarta obudowa nie zapewnia częściom dobrej oceny IP.Napędy obrotowe Hangtuo mają zamkniętą obudowę, która zapewnia napędowi obrotowemu stopień ochrony IP66.Dzięki temu napęd obrotowy może pracować w trudnych warunkach.Nasz napęd obrotowy ma funkcję samozamykającego się ślimaka klepsydrowego.Gdy wejście źródła zasilania zostanie przywrócone do położenia neutralnego, wał ślimakowy zablokuje obciążenie w odpowiedniej pozycji bez konieczności stosowania zewnętrznego urządzenia hamującego.
Parametry wydajności serii SE
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Podanie
Typowe zastosowania obejmują trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radary, dźwigi samochodowe, podnośniki, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, koparki, koparki, podnośniki samochodowe, roboty itp.
Transport, przenoszenie i przechowywanie
Transportować tylko w pozycji poziomej, należy unikać uderzeń.
Załóż rękawice robocze i zachowaj ostrożność podczas obsługi napędu obrotowego.
Użyj otworów pierścieni w napędach obrotnicy, aby zamocować śruby w celu bezpiecznego podnoszenia, przenoszenia i umieszczania.
Przechowywać wyłącznie w pozycji poziomej iw zamkniętych pomieszczeniach, chronić przed zamoczeniem, zabezpieczenie antykorozyjne odsłoniętych powierzchni współpracujących w zamkniętym opakowaniu trwa ok. 1 miesiąca.Dłuższe przechowywanie wymaga specjalnych środków ochronnych.
Transport nieopakowanych pierścieni obrotowych
Używaj odpowiedniego sprzętu do podnoszenia / nigdy nie transportuj produktu w pionie
Rozpakowane napędy obrotowe można transportować za pomocą podnośnika pod następującymi warunkami:
1.Podnośnik musi być odpowiednio skonfigurowany do transportowanego ładunku jednostki.
2. Śruby oczkowe muszą być odpowiednio skonfigurowane do ciężaru jednostki transportowej.
3.Napęd obrotnicy może być transportowany wyłącznie samodzielnie.
4. Transport wewnątrz firmy może odbywać się wyłącznie poziomo.
