Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE7 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | VE7 |
|---|---|---|---|
| Przełożenie: | 51: 1 | Wydajność: | 40% |
| kolor: | Zgodnie z prośbą | Podanie: | Śledzenie słoneczne |
| Miejsce pochodzenia: | CHANGZHOU, CHINY | Kierowca: | Silnik 12 / 24VDC |
| Gwarancja: | 5 ~ 10 lat | Certyfikat: | ISO9001, CE |
| Miejsce instalacji: | Otwarte pole | Funkcja: | Długie życie |
| High Light: | poziomy napęd obrotowy do systemu śledzenia słonecznego,napęd obrotowy 24 V do systemu śledzenia słonecznego,napęd z obwiednią słoneczną |
||

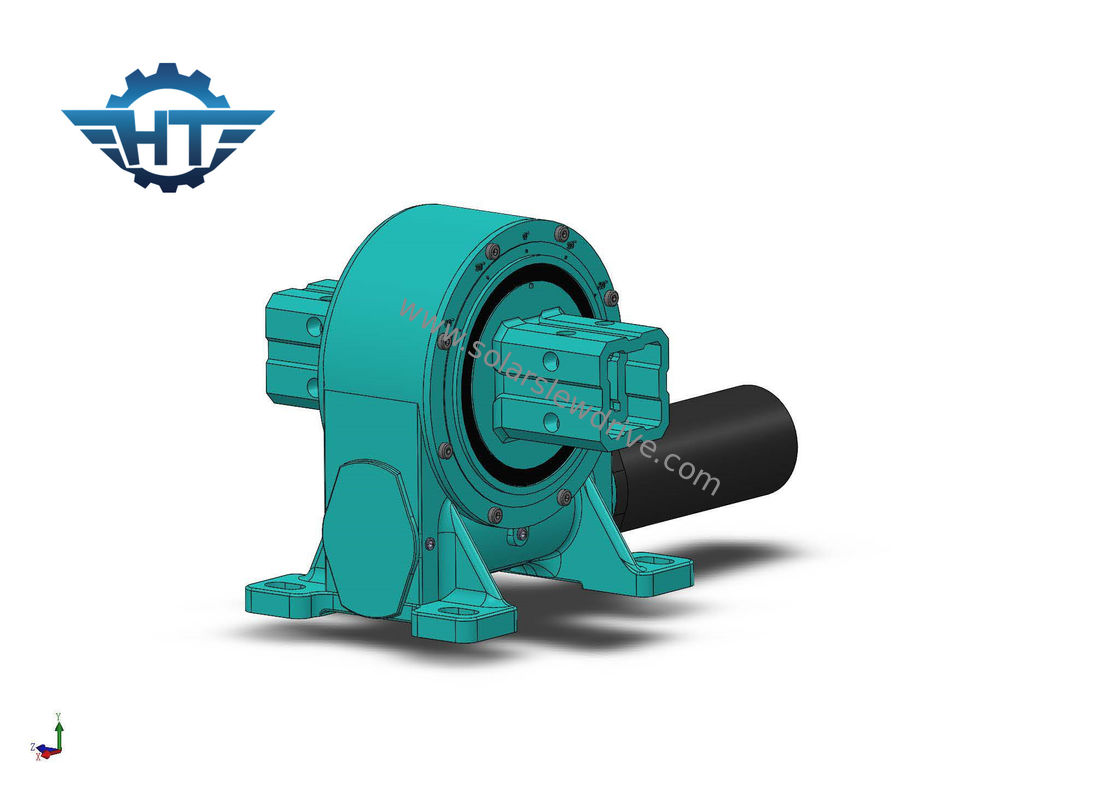

Przekładnia ślimakowa VE7 z przekładnią ślimakową, napędzany silnikiem 24 VDC do poziomego jednoosiowego systemu śledzenia słonecznego
Opis
System śledzenia słońca z napędem obrotowym utrzymuje przez cały czas najlepszy kąt padania światła słonecznego.W porównaniu ze stałymi elektrowniami, płaskie śledzenie jednoosiowe może zwiększyć roczną produkcję energii o 10 ~ 30% (w zależności od zmian szerokości geograficznej);nachylona oś pojedyncza może wzrosnąć o ponad 30%;śledzenie dwuosiowe może wzrosnąć o około 40 ~ 50%.
Parametry wydajnościowe serii VE
| Model | Stosunek | Znamionowy moment wyjściowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Trzymając Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28 |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 |
| 12 cali | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 |
| 17 cali | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 |
Podanie
Służy do obracania położenia skoku w fotowoltaicznych systemach wytwarzania energii, takich jak płaskie jednoosiowe, nieckowe wytwarzanie energii, skoncentrowane wytwarzanie energii itp.
Płaski, jednoosiowy system śledzenia jest formą wspornika śledzącego ułożonego w układzie śledzenia północ-południe i wschód-zachód.Zgodnie z algorytmem astronomicznym, silnik napędza wspornik, aby panele słoneczne śledziły azymut słońca, zwiększały bezpośrednie światło słoneczne na powierzchni modułu fotowoltaicznego i zwiększały wytwarzanie energii.
funkcje
1 Wykorzystując konstrukcję ślepego otworu i szkieletową strukturę uszczelnienia olejowego, uszczelnienie jest niezawodne, uszczelka może unikać bezpośredniego światła słonecznego, skutecznie zapobiegać kurzowi i wodzie, a poziom ochrony może osiągnąć IP65.Nadaje się do użytku na zewnątrz i może być wyprowadzany z pojedynczymi lub podwójnymi kołnierzami.
2Podwójnie otulający ślimak klepsydrowy, styk z wieloma zębami, przenosi większy moment obrotowy, może przenosić większą siłę osiową, siłę promieniową i moment przechylający
3 Konstrukcja produktu przyjmuje wspólny rozmiar w kraju i za granicą, co jest wygodne do późniejszej wymiany
4 Konstrukcja nośna z podwójną bieżnią, duża sztywność, może wytrzymać dużą siłę promieniową obciążenia i moment wywracający, szczególnie nadaje się do niezależnie napędzanych dwuosiowych fotowoltaiki, koncentrycznego azymutu pochylenia wspornika i innych warunków pracy
5 Dwustronny współosiowy kołnierz wyjściowy, symetryczna konstrukcja, wysoka tolerancja błędów montażu, mały rozmiar osiowy, oszczędność miejsca, pusta konstrukcja wału wyjściowego, wygodna do okablowania i układu strukturalnego
6 Importowany podwójny szkieletowy pierścień uszczelniający, aby zapobiec zanieczyszczeniu na miejscu
