Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE6 |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 100~330/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Miejsce pochodzenia: | CHANGZHOU, CHINY | Funkcjonować: | Wysoki moment podtrzymujący |
---|---|---|---|
Ochrona: | IP66, w załączeniu | Rodzaj: | VE6 |
Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
Podanie: | System zasilania słonecznego | kolor: | Wymagany klient |
High Light: | 3-calowy napęd ślimakowy,przekładnia ślimakowa IP66,napęd obrotowy dla trackera słonecznego |

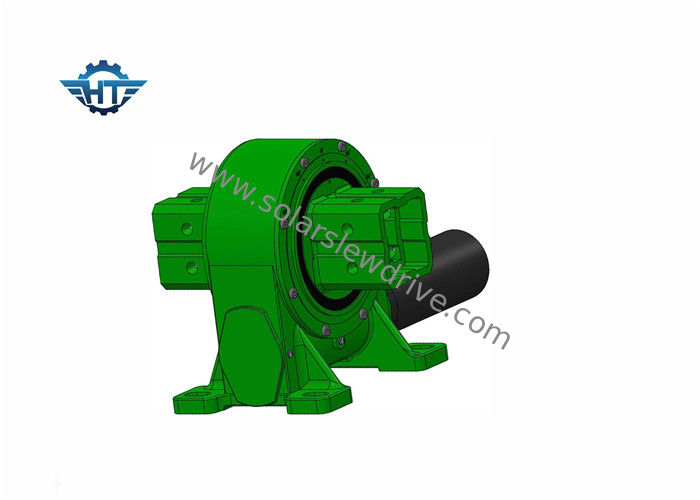

Przekładnia ślimakowa IP66 Jednoosiowy napęd obrotowy z wysokim momentem trzymającym dla systemu śledzenia słonecznego
Opis
VE6 slewing drive is a half gear and limit stop inside which is designed for a single axis solar tracking system. Napęd obrotowy VE6 to pół biegu i ogranicznik krańcowy, który jest przeznaczony dla jednoosiowego systemu śledzenia słonecznego. Our slewing drives are powered with hourglass worm technology for maximum gear torque and the smoothest rotation. Nasze napędy obrotowe są napędzane technologią ślimakową klepsydry dla maksymalnego momentu obrotowego przekładni i płynnego obrotu.
The standard slew drives are fitted with an open housing and single self locking hourglass worm shaft. Standardowe napędy obrotowe są wyposażone w otwartą obudowę i pojedynczy samoblokujący wałek ślimakowy klepsydry. Once the power source input is returned to neutral, the worm shaft will lock the load into position without requiring any external braking device. Po przywróceniu źródła zasilania do położenia neutralnego wałek ślimakowy zablokuje ładunek na swoim miejscu bez konieczności stosowania zewnętrznego urządzenia hamującego.
Parametry wydajności modelu VE
Model | Znamionowy wyjściowy moment obrotowy (Nm) | Holding Torque (Nm) | Tilting Moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja (°) | IP | Samoblokujący | waga (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,1 | 66 | tak | 12 kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,1 | 66 | tak | 18 kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,1 | 66 | tak | 32 kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,1 | 66 | tak | 28 kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,1 | 66 | tak | 52 kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,1 | 66 | tak | 65 kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,1 | 66 | tak | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,1 | 66 | tak | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,1 | 66 | tak | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,1 | 66 | tak | 251 kg |
Aplikacje
Typowe zastosowania napędu obrotowego obejmują solar industry, truck cranes, man lifts, and utility equipment, hydraulic attachments, oil tool equipment, marine cranes, tire handlers, digger derricks and automotive lifts, but the slew drives are used in many other applications requiring load holding and rotational capability. żurawie, dźwigi samochodowe, podnośniki ręczne i urządzenia komunalne, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, żurawie morskie, urządzenia do obsługi opon, wiertnice koparkowe i podnośniki samochodowe, ale napędy obrotowe są wykorzystywane w wielu innych aplikacjach wymagających utrzymywania ładunku i zdolności obrotowych. We offer different slew drive models with different moment load capacities. Oferujemy różne modele napędów obrotowych o różnych obciążeniach momentowych.
