Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE6 |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 100~330/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Miejsce pochodzenia: | CHANGZHOU, CHINY | Funkcjonować: | Wysoki moment obrotowy |
---|---|---|---|
Funkcja ochrony: | w załączeniu | Rodzaj: | Slewing Drive |
Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
Podanie: | System zasilania słonecznego | kolor: | Wymagany klient |
High Light: | hydrauliczny silnik obrotowy,napęd śledzenia słonecznego |

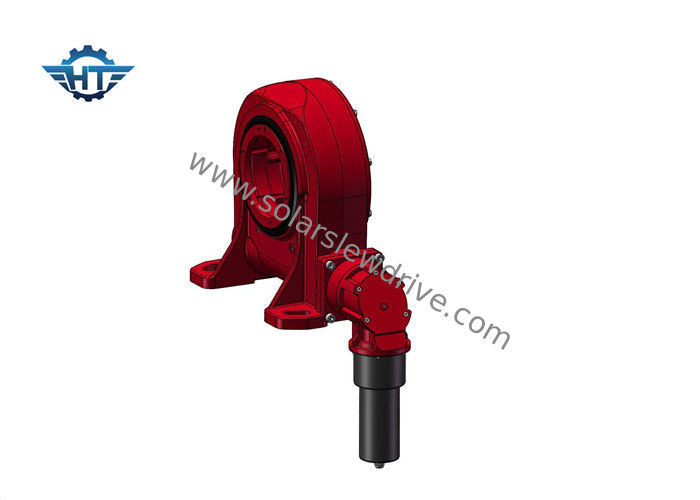

VE6 Napęd pionowy na wiatr słoneczny napędzany przekładnią ślimakową z klepsydrą do systemu śledzenia PV
Opis
Napęd obrotowy VE6, który ma zwartą konstrukcję z wysokim momentem obrotowym dla jednoosiowego systemu śledzenia słonecznego, jest napędzany technologią ślimakową klepsydry dla maksymalnego momentu obrotowego przekładni i płynnego obrotu.
The standard slew drives are fitted with an eclosed housing and single self locking hourglass worm shaft. Standardowe napędy obrotowe są wyposażone w zamkniętą obudowę i pojedynczy samoblokujący wałek ślimakowy klepsydry. Once the power source input is returned to neutral, the worm shaft will lock the load into position without requiring any external braking device. Po przywróceniu źródła zasilania do położenia neutralnego wałek ślimakowy zablokuje ładunek na swoim miejscu bez konieczności stosowania zewnętrznego urządzenia hamującego.
Aplikacje
Typical slew drive applications include solar industry, truck cranes, man lifts, and utility equipment, hydraulic attachments, oil tool equipment, marine cranes, tire handlers, digger derricks and automotive lifts, but the slew drives are used in many other applications requiring load holding and rotational capability. Typowe zastosowania napędów obrotowych obejmują przemysł solarny, dźwigi samochodowe, podnośniki ręczne i osprzęt komunalny, osprzęt hydrauliczny, wyposażenie narzędzi olejowych, dźwigi morskie, urządzenia do obsługi opon, żurawie koparkowe i podnośniki samochodowe, ale napędy obrotowe są wykorzystywane w wielu innych aplikacjach wymagających utrzymywania ładunku i zdolność obrotowa. We offer different slew drive models with different moment load capacities. Oferujemy różne modele napędów obrotowych o różnych obciążeniach momentowych.
Parametry wydajności modelu VE
Model | Znamionowy wyjściowy moment obrotowy (Nm) | Holding Torque (Nm) | Tilting Moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja (°) | IP | Samoblokujący | waga (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,1 | 66 | tak | 12 kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,1 | 66 | tak | 18 kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,1 | 66 | tak | 32 kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,1 | 66 | tak | 28 kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,1 | 66 | tak | 52 kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,1 | 66 | tak | 65 kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,1 | 66 | tak | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,1 | 66 | tak | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,1 | 66 | tak | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,1 | 66 | tak | 251 kg |
