Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~380/ pc |
| Szczegóły pakowania: | |
| Czas dostawy: | |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | VE9 ” |
|---|---|---|---|
| Przełożenie: | 61: 1 | Znamionowy moment wyjściowy: | 4300 Nm |
| Holding Torque: | 27200 Nm | Moment obrotowy: | 16000 Nm |
| Wydajność: | 40% | Precyzyjny: | mniej niż 0,1 stopnia |
| High Light: | napęd obrotowy dla systemu śledzenia słonecznego,napęd śledzenia słonecznego |
||
Siłownik obrotowy jednoosiowy VE9 wyposażony w 13 * 13 rurę główną dla dwóch portretów Solar Trackery
Opis
Kwadratowe napędy obrotowe z przekładnią ślimakową z momentem obrotowym są najbardziej opłacalnym i optymalnym rozwiązaniem dla jednoosiowych trackerów fotowoltaicznych.Zostały zaprojektowane, przetestowane i mają gwarancję dokładności i wydajności przez 30 lat.W porównaniu ze stałymi trackerami fotowoltaicznymi, które mogą wytwarzać najwyższy poziom energii tylko wtedy, gdy słońce znajduje się pod optymalnym kątem do panelu, trackery fotowoltaiczne mogą być skierowane bezpośrednio w stronę słońca od wschodu do zachodu słońca.
Jednoosiowy system śledzenia słońca z dwoma portretami, które wymagają wyższego momentu obrotowego niż tylko jedna linia.
Dane techniczne napędu obrotu serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.

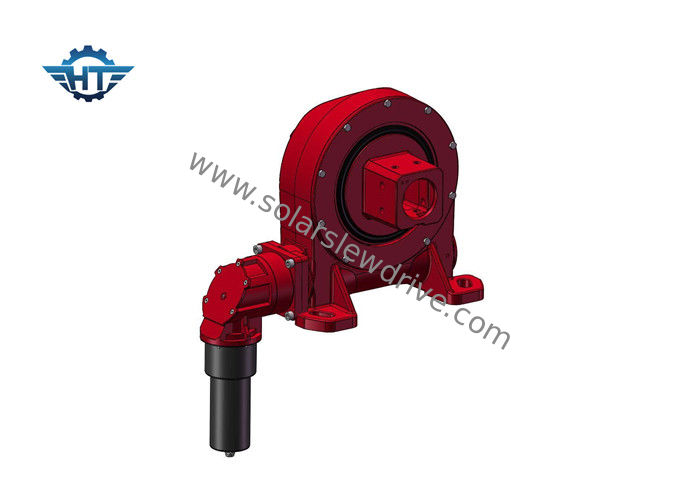

VE9 z opakowaniem z motoreduktorem 24VDC
Opakowanie wewnętrzne: folia antykorozyjna z tworzywa sztucznego;plastikowe worki próżniowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;drogą powietrzną;na lądzie;drogą morską.
W przypadku próbek, ponieważ napęd obrotu ma niewielkie wymiary, ale dużą wagę, nie jest to opłacalna wysyłka drogą morską, podczas gdy ekspresowa wysyłka w opłacalny sposób, nasze sztaby logistyczne poproszą TNT, DHL, UPS, FEDEX o porównanie ekspresu cenę, aby znaleźć najbardziej opłacalny sposób.
Jeśli w przyszłości zamówienie masowe, zalecamy wysyłkę drogą morską.
Zalety
1. Obrót ± 60 °, twardy stop/twardy limit wewnątrz napędu w przypadku awarii oprogramowania sterującego;
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas instalacji nie ma konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niska konserwacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
