Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Rodzaj: | w załączeniu | Podanie: | Maszyneria konstrukcyjna |
|---|---|---|---|
| Kierowca: | silnik hydrauliczny | Klasa IP: | IP66 |
| kolor: | Zgodnie z prośbą | Skuteczność: | 40% |
| Model: | VE9 | Stosunek: | 61: 1 |
| High Light: | napęd obrotowy dla systemu śledzenia słonecznego,napęd śledzenia słonecznego |
||

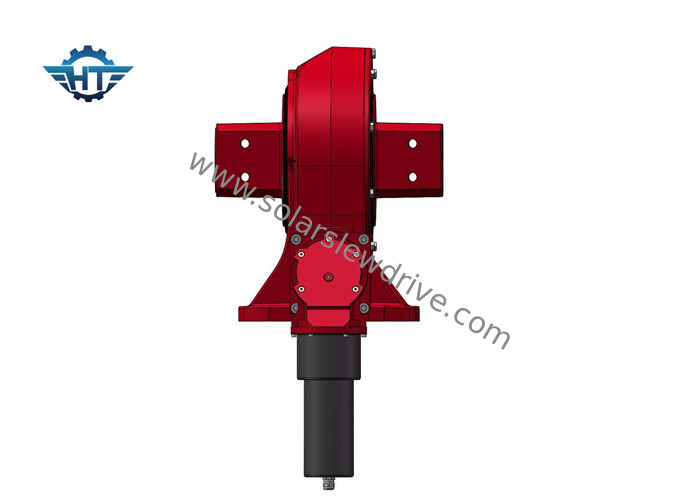

Pionowy napęd ślimakowy z przekładnią ślimakową z ślimakiem klepsydrowym do systemu śledzenia pojedynczej osi
Opis
Projektowanie pionowe jest największym jasnym punktem napędów obrotowych Hangtuo, projektowanie pionowe jest używane głównie w systemie śledzenia słońca, specjalna konstrukcja upraszcza złożoną strukturę jednoosiowego wspornika systemu śledzenia słońca, zmniejszając koszt całego systemu, projektowanie pionowe odgrywa bardziej konkurencyjną rolę na rynku solarnych urządzeń śledzących.
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 7320 Nm |
| Moment obrotowy przechylania | 18300 Nm | Moment trzymania | 51000 Nm |
| Statyczna ocena osiowa | 90 zł | Statyczna ocena promieniowa | 160 KN |
| Dynamiczna ocena osiowa | 45 zł | Dynamiczna ocena promieniowa | 80 zł |
| Przełożenie | 61:1 | Wydajność | 40% |
Aplikacje
Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
Specyfikacja dwuosiowego pozycjonera SDE
funkcje
1. Pionowo zamknięta konstrukcja z pojedynczym lub podwójnym wyjściem.
2. Używając przekładni ślimakowej klepsydry, kontaktując się z wieloma zębami, przenieś wysoki moment obrotowy, aby wytrzymać większe obciążenie.
Dane techniczne napędu obrotowego serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Aplikacje
Istnieje wiele zastosowań, w których można zastosować napęd obrotowy, przede wszystkim dlatego, że dobrze nadaje się do zastosowań wymagających obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędów obrotowych obejmują między innymi:
1. Lokalizator słoneczny
2. Turbiny wiatrowe
3. Winda męska
4. Maszyny hydrauliczne
5.Ładowarka teleskopowa
6. Koparka
7.Podnośnik
8. Dźwigi
9. Sprzęt wiertniczy
10. Sprzęt wojskowy
