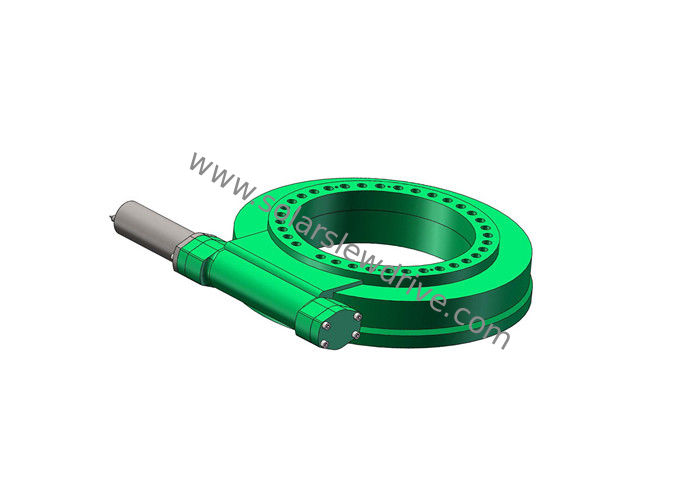

Napęd ślimakowy z przekładnią ślimakową SE7 z ochroną IP66 stosowany w systemie śledzenia słonecznego

Napęd ślimakowy z przekładnią ślimakową SE7 z ochroną IP66 stosowany w systemie śledzenia słonecznego

Napęd ślimakowy z przekładnią ślimakową SE7 z ochroną IP66 stosowany w systemie śledzenia słonecznego
SE7 Worm Gear Slew Drive With IP66 Protection Applied In Solar Tracking System
Napęd ślimakowy z przekładnią ślimakową SE7 z ochroną IP66 stosowany w systemie śledzenia słonecznego
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE7
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 100~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo Model: 7 cali
Przełożenie: 57: 1 Wydajność: 40%
Precyzyjny: Mniej niż 0,1 Kierowca: Silnik elektryczny
kolor: Prośba Rodzaj: Jedna oś
High Light:

napęd obrotowy dla systemu śledzenia słonecznego

,

napęd śledzenia słonecznego

Żelazny napęd ślimakowy z przekładnią ślimakową z hermetyczną konstrukcją IP66 stosowany w systemie śledzenia słonecznego



Opis produktu



Napęd obrotowy w decydujący sposób przyczynił się do rozwoju i ulepszenia systemu śledzenia słońca, w tym jednoosiowego systemu śledzenia słońca i dwuosiowego systemu śledzenia słońca, szczególnie dzięki kompaktowej konstrukcji, dużej nośności, małym luzom, wysokim stopniu ochrony przed wodą i odpornością IP66 - stopień zapylenia, łatwa instalacja, samoblokujący i coraz bardziej opłacalny koszt.



funkcje



1. funkcja ze standardową technologią ślimakową, w której ślimak na poziomym wale działa jako napęd przekładni, ogólnie wał jest napędzany przez elektryczny motoreduktor.

2. wysokie przełożenie.Ta cecha spełnia wymagania techniczne związane z niską prędkością obrotową.

3. Technologia ślimaka klepsydry usd w celu zwiększenia zaangażowania zębów zapewnia większą wytrzymałość, wydajność i trwałość.

4. gotowy do montażu projekt

5. najwyższe momenty obrotowe ze wszystkich dostępnych rozwiązań na rynku

6. obudowa hermetyczna

7. Konstrukcja IP66

8. zaprojektowany z myślą o trwałości przy minimalnej konserwacji



Parametry SE7



Model: SE7 Miejsce pochodzenia Changzhou, Chiny
Marka HANGTUO Rodzaj W załączeniu
Materiał 42CrMo, 50Mn Wyjściowy moment obrotowy 2000 Nm
Moment obrotowy przechylania 1,35 tys. Nm Moment trzymania 1,32 tys. Nm
Statyczna ocena osiowa 132 KN Statyczna ocena promieniowa 58 KN
Dynamiczna ocena osiowa 66 KN Dynamiczna ocena promieniowa 38 KN
Przełożenie 57:1 Wydajność 40%



Napęd ślimakowy z przekładnią ślimakową SE7 z ochroną IP66 stosowany w systemie śledzenia słonecznego 0



Aplikacje



trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki opon, koparki i podnośniki samochodowe.



Dane techniczne napędu obrotowego SE



Model Stosunek Znamionowy moment obrotowy (Nm) Moment przechylania (Nm) Moment trzymania (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Dokładność (°) Samoblokujący Waga (kg)
1” 32:1 400 1000 1800 22 12 40% ≤0,1 tak 6
3” 31:1 600 1500 3000 30 16 40% ≤0,1 tak 8
5” 37:1 800 6000 9200 68 27 40% ≤0,1 tak 12
7” 57:1 2000 13500 13200 132 58 40% ≤0,1 tak 21
9” 61:1 4400 45000 30800 340 130 40% ≤0,1 tak 49
12” 78:1 5800 54400 40560 480 190 40% ≤0,1 tak 61
14” 85:1 6550 68000 54200 680 230 40% ≤0,1 tak 63
17” 102:1 9400 135600 65040 980 390 40% ≤0,1 tak 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0,1 tak 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0,1 tak 204
