Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~380/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| typu: | W załączeniu | aplikacji: | Maszyneria konstrukcyjna |
|---|---|---|---|
| Kierowca: | Silnik hydrauliczny | IP stopień: | IP66 |
| Kolor: | Zgodnie z prośbą | Skuteczność: | 40% |
| Modelu: | VE9 | Stosunek: | 61: 1 |
| High Light: | pierścień obrotowy przekładni ślimakowej,silnik przekładni ślimakowej |
||

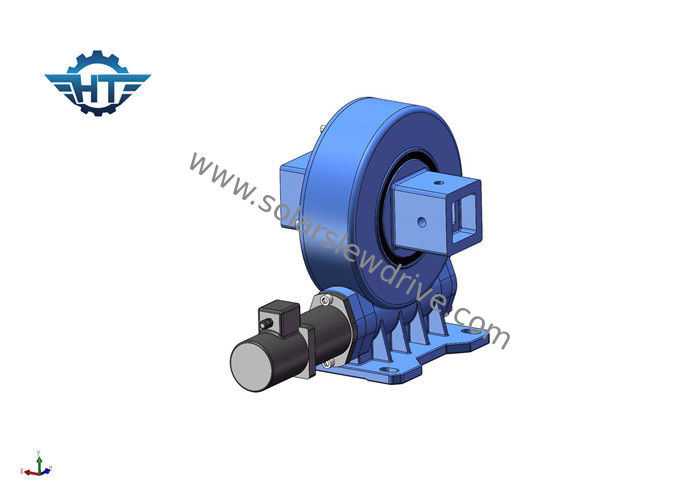

VE9 110 * 110mm Tube Slew Slew Gearbox z zamkniętą obudową do solarnego systemu śledzenia
Opis produktu
Napęd wahadłowy może być niewielki, ale pomagają wykonywać jedne z największych zadań w różnych aplikacjach. Od obrotu ramienia wychylnego na solarnym systemie śledzenia po dźwigi, turbiny wiatrowe, napędy obrotowe są integralną częścią wielu procesów obróbki mechanicznej.
Szczególnie pionowe projektowanie jest największym jasnym punktem napędów obrotowych Hangtuo, pionowe projektowanie jest głównie stosowane w systemie śledzenia słonecznego, specjalna konstrukcja upraszcza złożoną strukturę wspornika jednoosiowego systemu śledzenia słonecznego, zmniejszając koszt całego systemu, pionowe projektowanie odgrywa bardziej konkurencyjną rolę na rynku urządzeń do śledzenia energii słonecznej.
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50 mln | Moment wyjściowy | 2250 Nm |
| Moment obrotowy przechyłu | 16 K Nm | Holding Torque | 30. K Nm |
| Statyczna ocena osiowa | 60 KN | Statyczna ocena promieniowa | 130 KN |
| Dynamiczna ocena osiowa | 30 KN | Dynamiczna ocena promieniowa | 65 KN |
| Przełożenie | 61: 1 | Wydajność | 40% |
Aplikacje
Najczęstszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowane ogniwa fotowoltaiczne (CPV) oraz anteny satelitarne lub radarowe. Inne zastosowania obejmują podnośniki samochodowe, roboty pozycjonujące ramiona i wyposażenie scen.
SDE Dane techniczne pozycjonera dwuosiowego
Parametry serii VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
