Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE9 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~380/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
materiał: | 50Mn, 42CrMo | Modelu: | VE9 |
---|---|---|---|
Przełożenie: | 61: 1 | Znamionowy moment wyjściowy: | 6100 Nm |
Holding Torque: | 36000 Nm | Moment obrotowy: | 16300 Nm |
Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
High Light: | pierścień obrotowy przekładni ślimakowej,silnik przekładni ślimakowej |

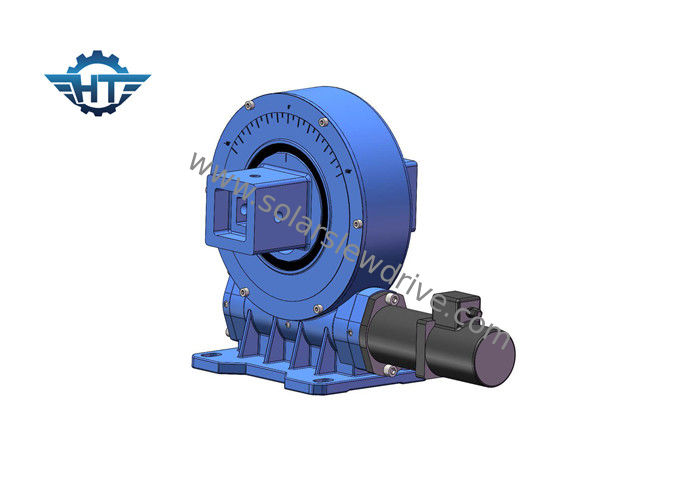

VE9 Jednoosiowy słoneczny pierścień obrotowy z kwadratową rurą do płaskiego pojedynczego systemu śledzenia
Opis
Jednoosiowe napędy obrotowe obracają się wokół jednej osi. Produkty te są standardem w napędach obrotowych, najłatwiejszym do zainstalowania i najczęściej używanym. VE oferuje montaż pionowy i całkowicie zamknięty napęd w jednym urządzeniu o dużej mocy.
Zalety
1. Wysoki moment podtrzymujący
2. Samoblokujący w celu poprawy bezpieczeństwa systemu śledzenia słońca
2. Twardy przystanek w środku
3. Otaczający napęd ślimakowy wewnątrz
4. Styk wielozębny, aby zapewnić duże obciążenie i zminimalizować luz
Dane techniczne napędów obrotowych VE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
Aplikacje
Łożyska napędowe obrotowe znajdują się zwykle w aplikacjach takich jak: turbiny wiatrowe, transportery ciężkich ładunków, urządzenia śledzące energię słoneczną, dźwigi portowe, urządzenia hydrauliczne, mechanizmy sterowania dźwigów, systemy automatyki, manipulatory dużych obciążeń, stoły kontroli odchylenia i pochylenia.
