Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~380/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Modelu: | 9 CALI | Przełożenie: | 61: 1 |
|---|---|---|---|
| Wydajność: | 40% | Precyzyjny: | ≤ 0,1 |
| Kierowca: | Silnik elektryczny | typu: | Montaż pionowy |
| aplikacji: | Solar Tracker | Kolor: | Zgodnie z prośbą |
| High Light: | pierścień obrotowy przekładni ślimakowej,silnik przekładni ślimakowej |
||

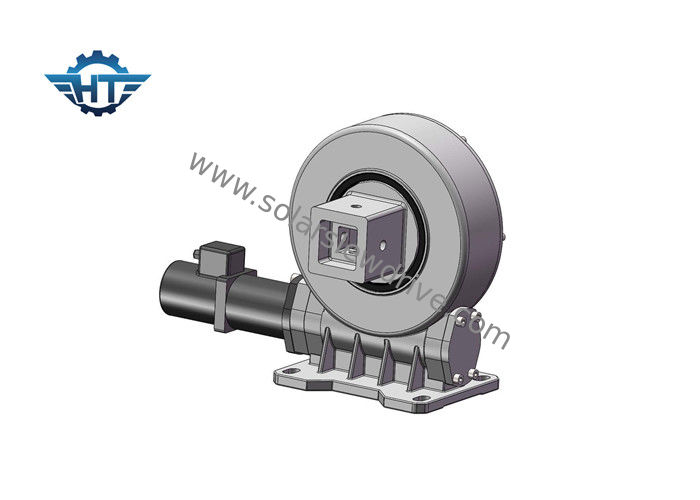

9-calowe pionowe łożysko ślimakowe z łożyskiem pierścieniowym i wysokim momentem obrotowym do systemu śledzenia słonecznego
Opis
Pierścień obrotowy z kompaktowym rozwiązaniem o wysokiej przekładni, składający się z pierścienia obrotowego z zębatką zewnętrzną w połączeniu z przylegającym wałem przekładni ślimakowej. Dzięki samoblokującej się skrzyni biegów silnik nie jest potrzebny. Dostępne również z bezpośrednio zamontowanymi planetarnymi silnikami przekładniowymi. Napęd ślimakowy - wyższa odporność na zużycie napędu przekładni ślimakowej, który może przenosić duży wyjściowy moment obrotowy i moment obrotowy momentu obrotowego przy dobrej stabilności i niezawodności. Napęd ślimakowy jest również dostępny dla precyzyjnego pola o wyższym poziomie śledzenia.
Parametry serii VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Zalety
1. Obróć o ± 60 °, twarde zatrzymanie w środku
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Przyjąć kopertowy napęd ślimakowy
3. Napęd większy ładunek przy użyciu kontaktu wielu zębów
4. Lepsza funkcja samozamykania statycznego
Podanie
Zastosowania obejmują urządzenia śledzące energię słoneczną, turbiny wiatrowe, dźwigi samochodowe, podnośniki ludzkie, urządzenia komunalne, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, urządzenia do obsługi opon, wiertnice koparkowe, podnośniki samochodowe i turbiny wiatrowe, naczynia, anteny satelitarne itp.
