Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE3 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 100~1100/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Przełożenie: | 31: 1 | Normalny moment wyjściowy: | 533 Nm |
---|---|---|---|
Miejsce pochodzenia: | Changzhou, Chiny | Holding Torque: | 7000 Nm |
Moment obrotowy: | 744 Nm | Znamionowy moment wyjściowy: | 0,065 RPM |
Użycie: | Solarne urządzenia śledzące | Funkcja ochrony: | IP66 |
High Light: | napęd śledzenia słonecznego,napęd obrotowy dla systemu śledzenia słonecznego |

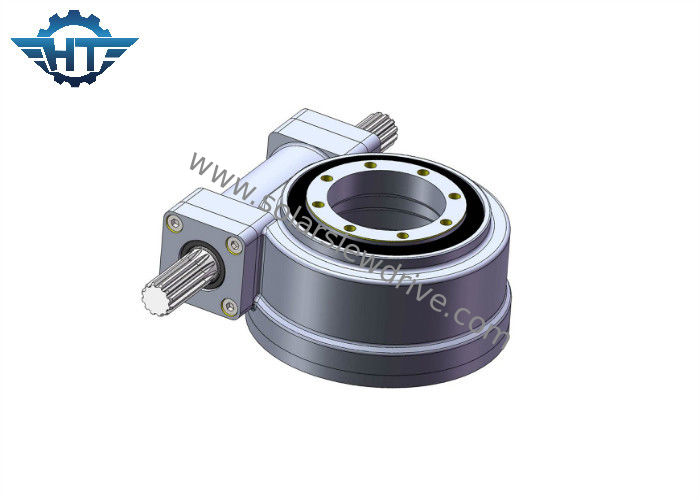

SE3 Przekładnia ślimakowa IP66 Łożyska pierścieniowe obrotowe do systemu śledzenia słonecznego
Opis
Slew Drive, powszechnie określany jako Slewing Gear lub Slew Bearings, to kompletny, gotowy do instalacji system, który składa się z łożyska kulkowego lub wałeczkowego, układu napędowego i całkowicie zamkniętej obudowy. Można go dostosować za pomocą silników hydraulicznych lub elektrycznych, hamulców, przekładni planetarnych, ochrony antykorozyjnej, a także wielu innych opcji.
Korzyść
1. Zastosuj przekładnię ślimakową, aby uzyskać obroty, które są wolniejsze, ale mogą zwiększyć wejściowy moment obrotowy przy znacznie wyższych przełożeniach i są stosowane w aplikacjach wymagających wysokiego momentu obrotowego
2. Zamknięta konstrukcja, stopień ochrony IP66, który jest idealny do trudnych warunków zewnętrznych, takich jak port, górnictwo itp.
3. Funkcja samoblokowania, która czyni ją bezpieczną częścią
4. Może podłączyć inny silnik przekładniowy, aby uzyskać duże przełożenie przekładni, dzięki czemu cała jednostka ma niską prędkość i wysoki moment obrotowy
Parametry napędu pierścienia zwrotnego SE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Uwagi
1. Różne silniki (AC, DC i hydrauliczne) można zaprojektować zgodnie z wymaganiami klienta.
2. Wał przeciwległy do silnika może być łbem sześciokątnym lub łbem sześciokątnym.
Podanie
