Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Przełożenie: | 31: 1 ~ 150: 1 | Oś: | Jedna oś |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Struktura: | Worm And Bearing |
| Żywotność: | 30 lat | Kolor: | RAL9006 |
| Użycie: | Solarne urządzenia śledzące | Funkcja ochrony: | IP66 |
| High Light: | solar tracker drive,slewing drive for solar tracking system |
||

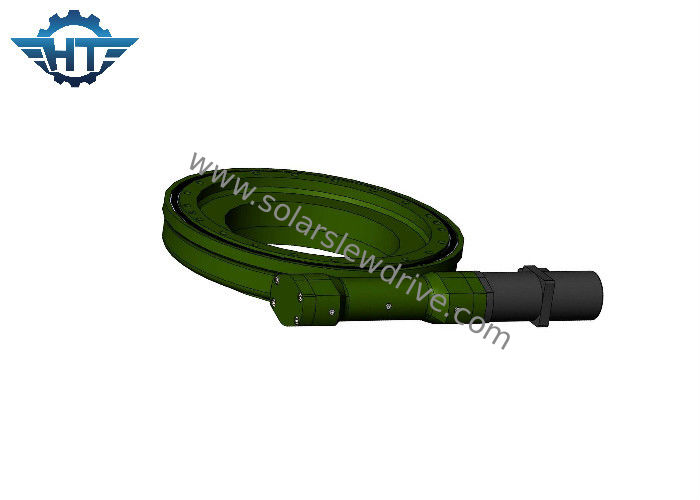

Przekładnia ślimakowa SE z klepsydrą z napędem planetarnym 24VDC do urządzeń śledzących energię słoneczną
Opis
Poziomy napęd obrotowy jednoosiowy SE jest kluczowym elementem zarówno w jednoosiowym systemie śledzenia słonecznego, jak i dwuosiowym systemie śledzenia słonecznego. Poza tym może być również stosowany w systemie CSP i CPV, energii wiatrowej itp.
Jednoosiowy moduł śledzący orientuje moduły fotowoltaiczne wzdłuż jednej osi obrotu, poruszając się poziomo ze wschodu na zachód wraz z ruchem słońca. Przeniesienie tych modułów fotowoltaicznych wymaga, aby reduktor zapewniał zarówno utrzymywanie obciążenia, jak i moment obrotowy - co może zaoferować tylko wysoce wyspecjalizowany napęd obrotu. Urządzenia śledzące zastosowane obrotowe napędy, które angażują większą liczbę zębów na linii podziałowej pierścienia zębatego, oferują maksymalną siłę, trwałość i wydajność. Zapewnia to, że urządzenie śledzące ma najdłuższą możliwą żywotność przy minimalnym czasie przestoju lub koszcie konserwacji.
Dwuosiowe urządzenia śledzące obracają się na boki oraz w górę i w dół, umożliwiając jeszcze bardziej precyzyjne śledzenie ruchu Słońca. Te obrotowe napędy zapewniają wyższą wydajność energetyczną niż systemy jednoosiowe. Biorąc pod uwagę, że wykorzystują dwa stopnie swobody, użycie silnych i mocnych napędów obrotowych jest jeszcze ważniejsze dla niezawodnej i ciągłej funkcjonalności w terenie.
Parametry serii SE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Zalety
1. Obrót o 360 stopni
2. Silnik napędowy podłączony z lewej lub prawej strony
3. Podczas instalacji nie jest konieczne dostosowywanie luzu przekładni; jest to już ustawione przez producenta przed fabryką
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samozabezpieczająca; dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment obrotowy, odpowiedni do montażu poziomego
